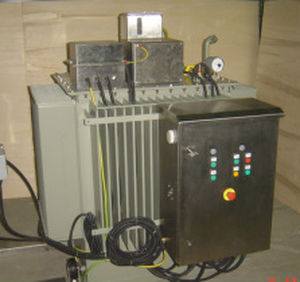

Transformateur de puissance

secimmergétriphasé

Les transformateurs de mise à la terre sont utilisés pour créer un point neutre dans un système triphasé, ce qui offre la possibilité d'un point neutre mise à la terre. La mise à la terre peut se faire par l'intermédiaire d'un réacteur de suppression d'arc, d'un réacteur ou d'une résistance de mise à la terre neutre ou directement. Peut être produit les types suivants : Type d'huile : jusqu'à 36 kV Type sec : jusqu'à 36 kV Avec enroulement auxiliaire sur demande Il peut s'agir d'un transformateur avec un seul enroulement, qui est connecté en zigzag. L'impédance de séquence zéro d'un tel enroulement est normalement assez faible, mais elle peut être augmentée si l'objectif est de limiter le courant à travers le transformateur en cas de défaut à la terre quelque part dans le réseau électrique. Une connexion alternative au zig-zag est la connexion étoile/triangle où l'enroulement connecté en triangle compensera le champ magnétique de séquence nulle de sorte qu'il sera confiné à un champ de fuite entre l'étoile et l'enroulement en triangle et rendra l'impédance de séquence nulle du transformateur relativement petite. Il est possible d'équiper le transformateur de terre d'un enroulement secondaire pour l'alimentation continue de la station auxiliaire. Lorsque le transformateur de mise à la terre doit être utilisé avec un réacteur de suppression d'arc, le courant nominal (et sa durée) du transformateur de mise à la terre sera déterminé par les données du réacteur à arc-surpression.
