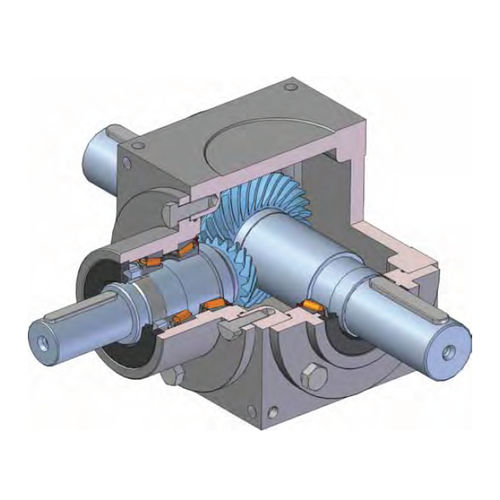

Renvoi d'angle à couple spiroconique BG series

orthogonalen acier

Leur conception et les technologies choisies permettent des performances élevées pour des dimensions générales réduites. Les renvois d’angle sont également adaptés aux fonctionnements avec des vitesses d’entrée élevées, jusqu’à 3000 t/mn, avec un niveau sonore réduit et un rendement élevé. Chaque face du carter est usinée permettant ainsi une plus grande souplesse de positionnement et de montage. Multiples configurations de montage 6 tailles disponibles 5 rapports de réduction Couples: de 16 à 2000 mN Caractéristiques ▪ Carter de forme cubique à 6 côtés, chacun étant équipé de 4 trous filetés de fixation ▪ Pignons coniques en acier allié de qualité supérieure, taillés selon le système à denture spiroïdale GLEASON, cémentés, trempés et appairés par rodage. ▪ Arbres pleins et creux fabriqués à partir de barres d’acier trempé et rectifiés. ▪ Très faible niveau sonore. ▪ Rendement élevé. ▪ Arbres pleins et creux fabriqués à partir de barres d’acier trempé et rectifiés. ▪ Jeu angulaire standard maximum de l’arbre de sortie est de 10’.
