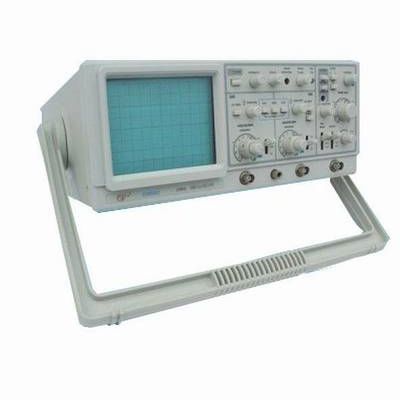

Oscilloscope analogique EM6560

sur table2 voies

Spécifications : Deux canaux d'entrée de mesure, un canal de déclenchement externe Sensibilité et précision : 5mV-20V Largeur de bande : DC-60Mhz Temps de montée : 17.5ns Couplage d'entrée : AC,GND,DC Impédance d'entrée : 1M ohm/30pF Tension d'entrée maximale : 400V (DC+AC crête) Mode vertical : CH1,CH2,DUAL(CHOP,ALT),ADD,CH2 CH1 Sortie de signal : 25mV/div, 50 Ω, 20Hz-10MHz(-3dB) Déflexion horizontale Base de temps : 0.1uS-0.2S/division Agrandissement par balayage : 5 fois (Vitesse de balayage maxi 20nS/div)Précision : 3%, 5% à 10X la vitesse de balayage Mode Déclencheur : Auto, Norm, TV-V, TV-H Trigger Source : Trig deux canaux, trig crête Accouplement de détente : AC,DC Trigger Slope : Bords ascendants et descendants Impédance d'entrée de déclenchement externe : 1M Ω Sensibilité : 20Hz-2MHz : 0.5 div 2MHz-20MHz : 1.5 div Signal TV : 1 div Fonctionnement X-Y Entrée : Axe X : CH1 Axe Y : CH2 Largeur de bande : Axe X : DC-500KHz(-3dB) Différence de phase : < 3 degrés Horloge de référence : 1KHz 0.5Vp-p onde rectangulaire Autres : Alimentation électrique : AC110V, 10% Consommation d'énergie : 45W Dimensions : 316x132x410(mm)
