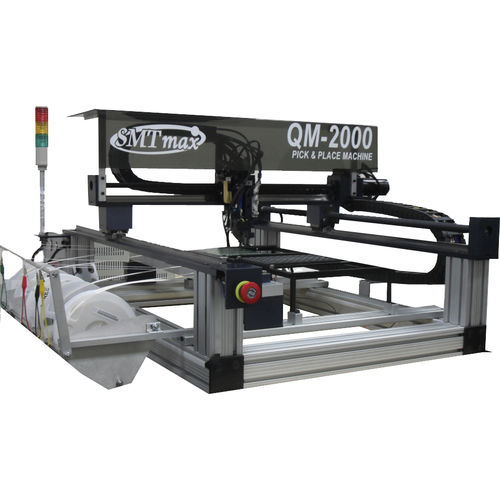

Machine de placement CMS QM2000

automatiqueavec système d'alignement optique

Machines automatiques Pick and Place - Un seul servomoteur pour la direction Y, au lieu de deux, résout le problème de désalignement ; les alimentateurs pneumatiques remplacent le poinçon de tête dans les alimentateurs avancés - 2000-3000 pièces par heure (pph) estimées - Zone de travail de 36" x 21" (QM2000) - Mise en place de la norme 0402 (mise à niveau pour les pièces plus petites) - Système de centrage automatique par vision artificielle pour les circuits intégrés (SOP, QFP, BGA) et meilleur placement des petites pièces, logiciel de centrage par vision artificielle inclus - Axe Z numérique entièrement programmable et angles de rotation Thêta - Résolution de 0,0005" sur les axes X et Y, positionnement de 0,001", résolution de rotation de 0,045° - Capacité de 80 chargeurs - standard pour QM2000 - Utilise des chargeurs largement disponibles et faciles à obtenir - Correction automatique de la position de la carte PCB avec reconnaissance fiduciaire incluse - Inspection visuelle automatique après la mise en place - Fonction de conversion des fichiers CAO - Fonction de soudure sélective intégrée (adaptateur de montage de pistolet à air chaud en option) - Garantie usine complète de 12 mois - pièces et main d'œuvre - Logiciel graphique facile à utiliser pour une programmation rapide. La programmation peut être effectuée à l'aide d'une caméra vidéo d'enseignement, d'un fichier graphique Gerber à l'écran ou d'un fichier CAO - 110V AC 60Hz, ou 220 V AC, 50Hz, 750 watts électriques - Air comprimé d'atelier de 60 psi requis - QM2000 Poids net de 180 lbs - 38 "l x 40 "p x 21 "h - FABRIQUÉ AUX USA - Personnalisation de la machine disponible Options et alimentations : - Ordinateur Windows XP - Caméras supplémentaires pour la vision par ordinateur (seul un objectif fixe peut être utilisé sur la caméra vidéo pour la vision par ordinateur. Pour de meilleurs résultats, il faut utiliser des caméras différentes pour les petites et les grandes pièces. La vitesse de travail peut également être améliorée si plusieurs caméras sont placées à des endroits différents, à proximité des dispositifs d'alimentation.)
