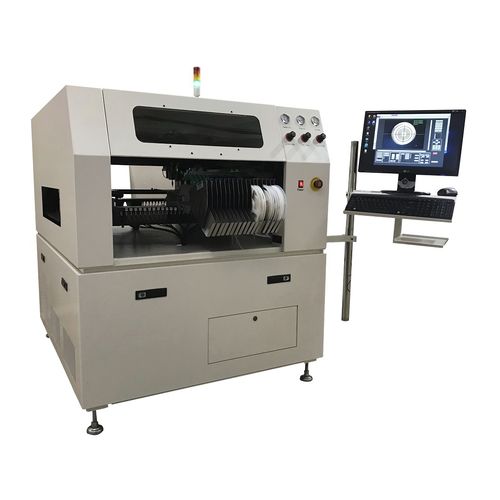

Machine de placement pour LED QM3000

CMSautomatiqueavec système d'alignement optique

Description : La QM3000 est notre plus grande machine de placement automatique avec un système d'inspection par vision en couleur. Ce modèle fait partie de la gamme SMTmax depuis plus de 10 ans. La capacité de 56 chargeurs, la zone de travail de 18"(457mm)x12"(304mm) et les deux têtes de placement offrent une cadence de 3500 PPH, idéale pour les clients qui sont prêts à commencer à assembler en interne. Un convoyeur interne en option est un excellent moyen de connecter cette unité à une ligne SMT complète. Le distributeur en option est une autre caractéristique intéressante pour vos besoins de prototypage. Le cadre en fonte élimine les vibrations et permet une stabilité thermique. Le matériel et le logiciel fabriqués par SMTmax dans notre usine de Chino en Californie permettent de personnaliser l'appareil pour d'autres besoins de manutention uniques. Spécifications : - 3500 P.P.H. estimées (pièces par heure) - Zone de travail de 18"(457mm)x12"(304mm) (QM3000) - Placement de la norme 0402 (mise à niveau pour les pièces plus petites) - Système de centrage automatique par vision par ordinateur pour les circuits intégrés (SOP, QFP, BGA) et meilleur placement des petites pièces - Axe Z numérique entièrement programmable et angles de rotation Thêta - Résolution de 0,0005" sur les axes X et Y, positionnement de 0,001", résolution de rotation de 0,045° - Capacité de 56 chargeurs - standard pour QM3000 - Correction de la position des cartes de circuits imprimés avec reconnaissance des points de repère - Inspection visuelle automatique après le placement - Fonction de conversion de fichiers CAO (en .CSV délimité par des virgules) - Fonction de conversion de fichiers Gerber (pour l'option de distribution de pâte) - Garantie usine complète de 12 mois - pièces et main d'œuvre - Logiciel graphique facile à utiliser pour une programmation rapide. La programmation peut être effectuée à l'aide du "mode d'apprentissage" de la caméra orientée vers le bas ou en important un fichier graphique Gerber ou un fichier CSV.
