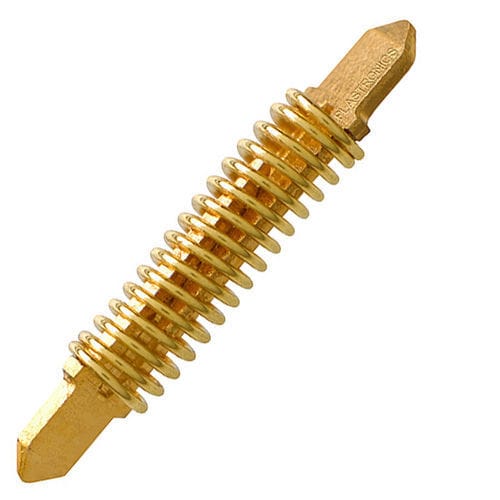

Contact à ressort H-Pin®

La broche H est une sonde à ressort emboutie qui présente les performances mécaniques, électriques et thermiques d'une sonde à ressort, ainsi que la facilité d'utilisation et de fabrication en grande série d'un contact embouti. La broche H sert des applications sans les compromis typiques qui sont généralement exigés lorsque l'on considère le coût par rapport à la performance. Caractéristiques et avantages - Compatibilité en cas de déformation importante de l'emballage - Résistance et force de contact stables - Performance électrique du faisceau solide - Compatibilité à des températures élevées (180 °C) - Bi corrélé, évaluation et test des systèmes - Contact fiable avec l'alimentation et la terre - Stock et délais d'exécution plus courts - Capacité de production élevée, contrôle de la qualité et facilité d'utilisation Options de caractéristiques - course de 0,40 mm à 0,70 mm - Ressort plat - Goupille en H en BeCu - Ressort central en acier inoxydable - Largeur de bande -1dB à 15 GHz - Capacité de transport de courant - Emboutissage en grand volume - Insertion de broches de bobine à bobine Vue d'ensemble Excellentes performances mécaniques et électriques. Grâce à la technologie d'emboutissage en BeCu à haut volume, combinée à un ressort en acier inoxydable pour le déplacement mécanique, la broche H a une plage de travail allant jusqu'à 0,70 mm avec un taux de ressort plat et peut être utilisée jusqu'à 15 GHz avec une perte de -1,0 dB, transporter jusqu'à 4 A de courant et résister à des températures allant jusqu'à 200 °C.
