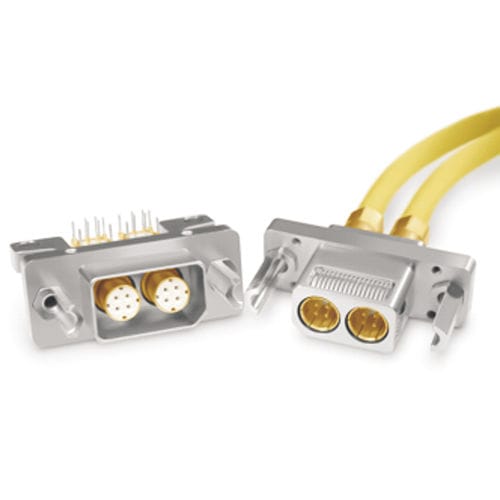

Connecteur à haut débit

de donnéesoptiquequadrax

La fonction principale associée aux connecteurs D-Sub haute impédance est de mettre à la terre le blindage extérieur d'un contact quadrax directement sur le boîtier du connecteur. La série de connecteurs Fibre Channel D-sub de Smiths Interconnect est équipée d'un ressort de mise à la terre multidoigts fixé autour de la coque qui assure un engagement multipoint des contacts et un blindage EMI supérieur. Le résultat final est une résistance de contact extrêmement faible lorsqu'elle est mesurée depuis le corps extérieur du contact jusqu'à la bride du connecteur. La série Fibre Channel D-Sub offre également des performances supérieures assurant un bruit RF minimal et une durabilité élevée jusqu'à 1 000 cycles d'accouplement, tout en satisfaisant et surpassant toutes les exigences de la norme MIL-STD-202 pour les chocs et vibrations. Offerts avec des contacts quadrax de 150 ohms, les connecteurs sont disponibles avec 2, 4, 6 ou 8 voies. De plus, les connecteurs D-Sub sont faciles à assembler et offrent un ensemble de formation robuste et complet. Afin de s'assurer que les bons connecteurs haute vitesse sont accouplés pour répondre à des exigences de câblage et à des fonctions de commutation spécifiques, une option de poteau à vérin à clé a été incorporée dans la conception. Le poteau à six positions permet 36 combinaisons d'enfichage possibles, assurant que la fiche Fibre Channel D-Sub correcte est accouplée à la prise haute vitesse correcte. Des versions de poteaux de cric sans clé sont également disponibles. Les connecteurs Fibre Channel D-Sub possèdent des contacts quadrax de taille 3 qui sont 30 % plus grands que la configuration de taille 9 utilisée dans le quadrax 100 ohms, assurant un signal d'impédance adapté dans toute la paire de contacts couplés à une impédance différentielle de 150 ohms. Ces caractéristiques garantissent que les connecteurs Fibre Channel D-Sub de Smiths Interconnect offrent l'avantage critique dont les clients ont besoin.
