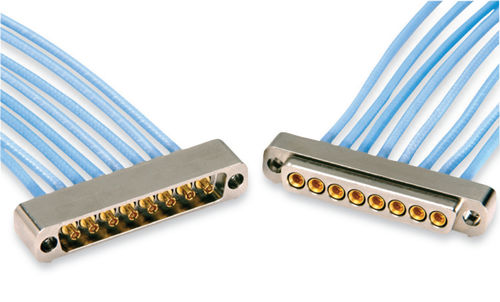

Connecteur RF MDHC series

coaxialmulti coaxialmicro-D

Les connecteurs coaxiaux Micro-D haute fréquence à ressort (MDHC) offrent un faible ROS jusqu'à 40 GHz (typ). Ces connecteurs ont une interface d'impédance aérienne constante de 50 ohms et sont 30% plus petits que nos connecteurs coaxiaux SCX. Chaque contact coaxial a un diamètre hors tout maximal de Ø.133", monté dans un boîtier en plastique ou métallisé à profil bas. Les contacts coaxiaux MDHC sont une alternative aux contacts RF MDCX de Smiths Connectors avec une gamme de fréquence étendue de 10 GHz à 40 GHz. Les contacts coaxiaux MDCX et MDHC sont compacts et permettent de multiples connexions haute densité dans une coque de type Micro-D pour les applications où l'économie de place et de poids est importante. Aucun support de ressort encombrant n'est nécessaire. Ces connecteurs sont également disponibles avec des mécanismes de poteaux de verrouillage ou des fixations de quincaillerie aveugle. ROS MDHC de 1,5:1 (type) jusqu'à 40GHz (max paire accouplée) Diamètre hors tout maximal de 0,125 po monté dans un boîtier Micro-D surbaissé Impédance constante de 50 Ohm de la ligne aérienne
