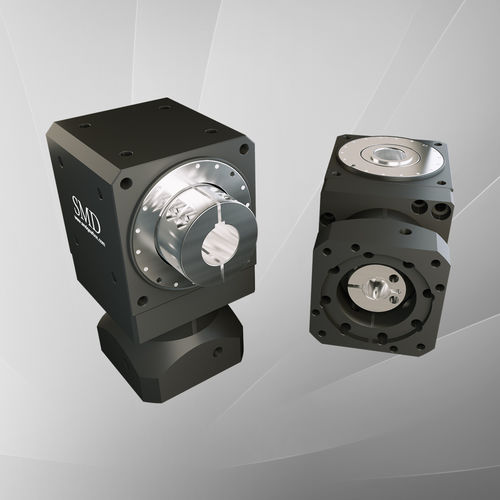

Renvoi d'angle orthogonal SS series

RÉDUCTEUR À ANGLE DROIT Description du produit Type à arbre creux et type à arbre plein Couple nominal de sortie : 13Nm à 800Nm Jeu angulaire : 3-5 Arc-min Rapport de réduction disponible de 1:4 à 1:200 Convient aux faibles charges et aux mouvements intermittents. Réducteur pour servomoteur Caractéristiques Arbre creux et arbre plein. Jeu réglable et adapté aux faibles charges et aux mouvements intermittents. Conception d'arbre de sortie creux pour diverses applications et 5 surfaces de montage pour des installations flexibles. Sans doute le réducteur à angle droit le plus facile du marché à intégrer géométriquement dans votre machine La géométrie rectangulaire de type "cube" permet une intégration facile dans votre appareil. Grâce aux 5 surfaces de montage, d'autres composants peuvent être fixés à la SS. Le suffixe SF indique un arbre plein - la taille 42 est disponible uniquement avec le rapport 1 et un arbre de sortie plein. Rapports SS42SF --L1(1erétage) : 4,5,7,10 ; L2 (2étage) : 12,15,16,20,21,25,28,30,35,40,49,50,70. Le suffixe F indique que l'arbre creux est standard. Cependant, "arbre de sortie plein" et "arbre de sortie double" sont des options régulières. (Rapports SS 70 à SS150 --L1(1er étage) : 6,8,10,14,20 ; L2 (2 étages) : 18,24,30,32,40,42,50,56,60,70,80,98,100,140,200.Veuillez nous consulter pour tout rapport non indiqué. A 3 % de la charge nominale. A une distance de la moitié d'une longueur d'accouplement -de l'extrémité de l'accouplement.
