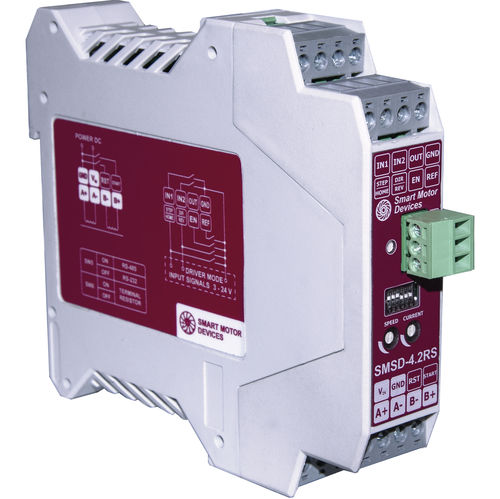

Contrôleur moteur programmable SMSD-4.2RS

DCmicropaspas à pas 2 phases

Le contrôleur programmable de moteur pas à pas SMSD-4.2RS est une version modifiée et mise à jour des anciens modèles SMSD-4.2RS-232 et SMSD-4.2RS-485. Le SMSD-4.2RS offre les deux interfaces de communication RS-232 et RS-485. Le cadre de mise à jour est conçu pour être monté sur un rail DIN standard. Le contrôleur programmable SMSD-4.2RS est destiné au contrôle de moteurs pas à pas avec un courant de phase allant jusqu'à 4,2 A. Le contrôleur permet de contrôler (ajuster) la direction, la vitesse et l'accélération du moteur, il peut être programmé et fonctionner comme une unité autonome ou être contrôlé par un dispositif externe (PC, PLC). Mode micropas : 1, 1/2, 1/4, 1/16 Fonctions et capacités principales : - Commande de moteur pas à pas selon un algorithme pré-assemblé (programme utilisateur), stocké dans l'appareil - Enregistrement, modification et lecture du programme de commande dans/depuis la ROM non-volatile interne du contrôleur - Fonctionnement autonome sans PC ou contrôleur externe - Commande par ordinateur via le port COM (RS-232, RS-485) - Fonctionnement sur le panneau IHM via l'interface RS232 et l'interface RS485. - Contrôle analogique de la vitesse - Fonction de guidage - Arrêt automatique du moteur en cas de réception d'un signal d'alarme d'un capteur - Inversion automatique de la rotation du moteur en cas de réception d'un signal d'un capteur d'inversion Les modes de contrôle du SMSD-4.2RS Mode programme - ce mode est largement utilisé pour les cycles et les actions répétitives. L'algorithme de mouvement est enregistré à partir d'un PC ou d'un PLC (interfaces RS-232 ou RS-485) dans une mémoire non volatile du contrôleur et peut ensuite être exécuté en fonction du signal d'entrée ou d'une commande provenant d'un PC ou d'un PLC. Veuillez vous référer au manuel d'utilisation pour une liste complète des commandes d'exécution.
