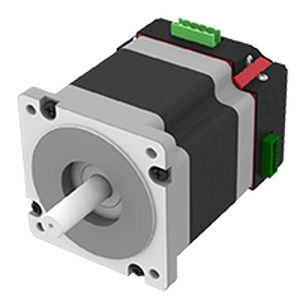

Moteur à commande intégrée SMD-4.2mini ver.2

DCpas à pas24 V

Les drivers SMD-4.2mini V2.1 ont été conçus pour travailler avec des moteurs pas à pas de taille NEMA34 avec un courant maximum par phase de 4.2 Amp (SM8680). Les moteurs pas à pas SM8680 avec les drivers intégrés sont prêts pour le travail de la commande pas à pas compacte. Les circuits imprimés les plus récents sont utilisés dans la conception de cette version renouvelée des pilotes V2.1. Ces circuits assurent une excellente dynamique des moteurs pas à pas, une accélération rapide et un couple suffisant aux vitesses les plus élevées. Le générateur d'impulsions interne permet de contrôler un moteur pas à pas sans utiliser de sources de signaux externes. Méthodes de contrôle : Contrôle de position par impulsions (STEP/DIR) Contrôle de vitesse analogique (par potentiomètre) Les principaux paramètres du minuscule pilote pas à pas intégré SMD-4.2mini V2.1 Alimentation - 24 - 48 VDC Mode micropas - 1, 1/2, 1/4, 1/8, 1/16, 1/32, 1/64, 1/128 Plage de fréquence d'impulsion du générateur interne 70 - 1200 Hz Caractéristiques supplémentaires : - Résistance de freinage intégrée pour le fonctionnement avec une charge d'inertie élevée - Possibilité de connecter une résistance de freinage externe - Commutation automatique entre la commande de phase de courant (couple plus élevé et meilleure dynamique) et la commande de phase de tension (fonctionnement plus souple et silencieux) - Micropasage jusqu'à 1/128 (1 - 1/16 - commande de phase de courant, 1/32 - 1/128 - commande de phase de tension) - Courant de maintien 75% - diminue automatiquement - Possibilité d'inverser un signal ENABLE dans un mode de contrôle de position par impulsions Les principaux paramètres du moteur pas à pas SM8680 avec driver intégré SMD-4.2mini V2.1 Couple de maintien maximal : 45 kgf*cm Résistance de phase : 0.8 Ohm Inductance de phase : 3.5 mH Inertie du rotor du moteur : 1400 g*cm2
