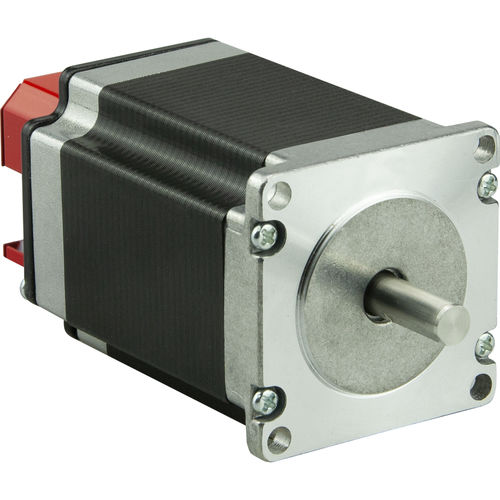

Moteur à commande intégrée SMD-2.8mini ver.2

biphasépas à pas hybride24 V

Les unités de commande intégrées de la série SMD - mini de la deuxième version sont conçues pour être utilisées avec des moteurs pas à pas hybrides biphasés qui, lorsqu'ils sont utilisés avec les unités, forment des entraînements pas à pas non programmables de dimensions compactes. Les blocs SMD-mini de la deuxième version sont les pilotes qui alimentent les moteurs en fonction des signaux numériques externes fournis aux entrées de commande. Les pilotes fournissent la vitesse et le sens de rotation requis du moteur, ainsi que le positionnement précis de l'arbre en traitant les signaux logiques : PITCH (impulsion), DIRECTION (niveau) et RESOLUTION (niveau). Comme source de signaux logiques, on peut utiliser des générateurs de fréquence, des PLC, des ordinateurs avec un port LPT, etc. Les caractéristiques des pilotes sont le mode micropas jusqu'à 1/256 et le réglage logiciel des principaux paramètres. Il est recommandé d'utiliser un convertisseur UART-USB pour connecter les pilotes à un ordinateur. Les drivers SMD-2.8mini ver.2 sont fournis complets avec les moteurs SM5776. Les paramètres principaux du moteur pas à pas SM5776 avec driver intégré SMD-2.8mini ver.2 Alimentation - 12 - 24 VDC Mode micropas - 1/1, 1/2, 1/4, 1/8, 1/16, 1/32, 1/64, 1/128, 1/256 Couple de maintien maximal : 18,9 kgf*cm Résistance de phase : 1,13 Ohm Inductance de phase : 3.6 mH Inertie du rotor du moteur : 480 g*cm2
