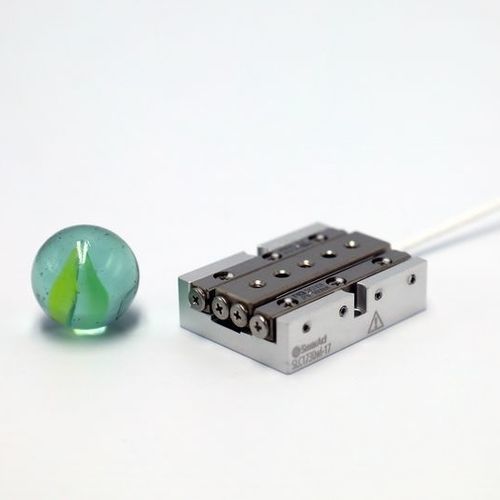

Mini-platine de nanopositionnement linéaire SLC-1730

piézoen boucle ferméede précision

Avec des dimensions de 30 x 17 x 8,5 mm, cette petite platine linéaire de précision nanométrique SLC-1730 offre une plage de déplacement de 21 mm et une charge normale de 20 N. Veuillez noter que les documents téléchargeables pour cette platine linéaire piézoélectrique présentent les dimensions et les spécifications d'une 1730 pour environnements atmosphériques ou HV, équipée d'un capteur de position S. Pour obtenir les dessins techniques et les spécifications détaillées d'autres variantes, telles que les platines compatibles UHV, les platines avec une force de blocage plus élevée ou d'autres options de capteurs, veuillez contacter notre équipe commerciale. Mécanique Plage de balayage [µm] - > 1,3 Force de blocage [N] - ≥ 3,5 Force normale [N] - 20 Force normale [N] - 20 Force de levage [N] - > 1,5 Force de levage [N] - > 1,5 Dimensions [mm] - 30 x 17 x 8,5 Poids [g] - 20 Boucle ouverte Résolution en boucle ouverte MCS2 [nm] - < 1 Résolution en boucle ouverte (H)CU [nm] - < 50 Options de matériaux Options de matériaux - Base en aluminium en standard ; base en acier (-ST) ; base en titane (-TI) ; anodisé noir (-BK) Options mécaniques - Base en forme de U pour une plus grande résistance mécanique (-W) ; largeur accrue à 23 mm ; durée de vie accrue (-Z) Options de performance - Force de blocage plus élevée (-D) : +1.5 N Option cryogénique - Oui (uniquement en boucle ouverte)
