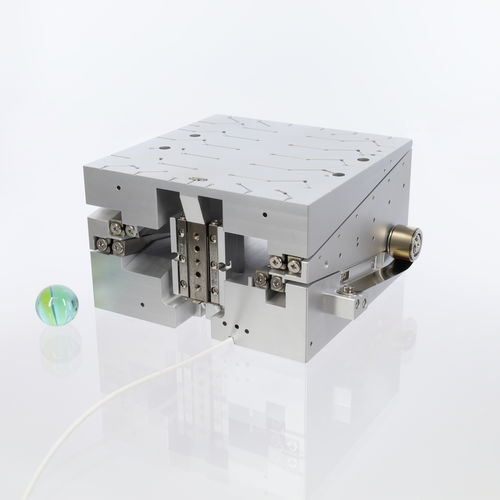

Platine haute charge CHS-9257-1D-15

linéairepiézoà course longue

Cette platine à grand débattement et à charge élevée est équipée de l'unité d'entraînement interchangeable de SmarAct, qui permet de retirer l'ensemble de l'entraînement piézoélectrique de la platine en cas d'entretien. L'unité d'entraînement étant accessible par le côté de la platine, il n'est pas nécessaire de retirer l'appareil de l'installation de positionnement pendant l'entretien. La conception mécanique est basée sur une cale actionnée qui garantit la plus haute résolution du mouvement de la platine. Un rail de guidage séparé assure un mouvement rectiligne le long de la direction de la charge et permet l'intégration d'un capteur de position pour un retour d'information direct sur la position et un fonctionnement en boucle fermée. Le schéma des trous de montage permet de visser facilement les platines linéaires de la série CLS92. En option, la force de levage maximale peut être augmentée sur demande. Mécanique Force de levage max. Force de levage [N] - 15 Dimensions [mm] - 92 x 92 x 57 Poids [g] - 935 Boucle fermée Résolution du capteur MCS2 [nm] - 1 (S), 4 (L) Répétabilité unidirectionnelle MCS2 [nm] - ± 40 (S,L) Résolution du capteur (H)CU [nm] - 100 (L) Répétabilité unidirectionnelle (H)CU [nm] - ± 200 (S,L) Options Options de matériaux - Base en aluminium en standard ; base en acier (-ST) ; base en titane (-TI) ; anodisé noir (-BK) Options de vide - HV (1E-6 mbar) ; UHV (1E-11 mbar)
