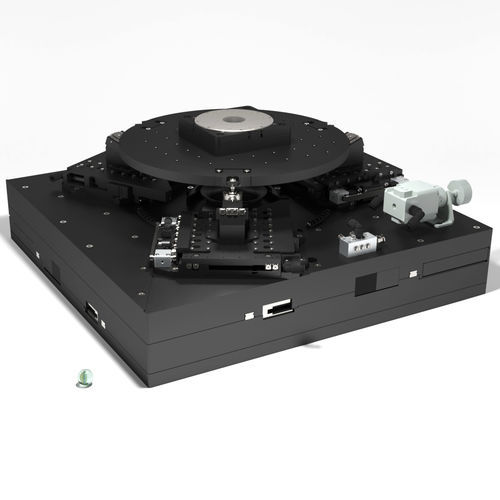

Système de positionnement tripode TRIPOD 400-6DoF

XYZ6 axeslinéaire

Le TRIPOD 400-6DoF possède six degrés de liberté et est entièrement basé sur les entraînements directs électromagnétiques de haute précision SMARSHIFT. Le TRIPOD 400-Core est basé sur trois platines MLS-92122 permettant les mouvements Z, Rx et Ry. Deux positionneurs MLL-400 et un MR-9222 complètent le système en offrant des degrés de liberté dans les axes X, Y et Rz. Le TRIPOD 400-6DoF impressionne par sa grande plage de déplacement dans le plan XY et ses performances dynamiques. En outre, il permet de supporter des charges élevées (jusqu'à 6 kg), même à des vitesses élevées. Le système est équipé d'une compensation de la force du poids réglable et de freins pneumatiques qui permettent de stabiliser la position même en cas d'arrêt et de freinage d'urgence. Pour permettre une large gamme d'applications, nous proposons des options personnalisées pour la plaque supérieure (ouvertures, motifs de trous, etc.). Les valeurs de la course de rotation sont données pour un point de pivot à la surface de la plaque supérieure. Les dimensions globales du système complet peuvent être plus importantes pour différentes poses. Pour plus d'informations, consultez le modèle CAO dans la zone de téléchargement. La répétabilité est mesurée à environ 20 mm au-dessus de la plaque supérieure de chaque système, sur toute la plage de déplacement et pour un seul degré de liberté à la fois. Les valeurs peuvent être meilleures pour des plages de déplacement plus courtes.
