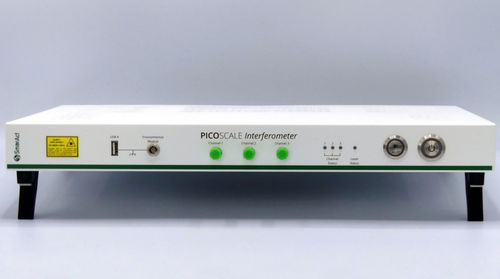

Interféromètre pour mesure de déplacement PICOSCALE V2

laseroptiquede haute précision

Mesure sans contact de haute précision des déplacements Pour la mesure de haute précision des déplacements, SmarAct propose l'interféromètre PICOSCALE. - 3 interféromètres laser parallèles en un seul instrument pour les mesures 3D - Bande passante de mesure jusqu'à 2,5 MHz (taux d'échantillonnage de 10 MHz) avec une résolution jusqu'à 1 pm1 - Mesures possibles sur la plupart des matériaux (plastique, verre, métal et même eau) - Large gamme de têtes de capteur disponibles pour différentes applications et environnements (y compris le vide et la cryogénie) - Possibilité d'extension à un instrument complet de mesure et de contrôle de laboratoire grâce à des modules optionnels - Des performances éprouvées par des centaines de clients satisfaits 1 Lors de l'analyse de déplacements périodiques dans le domaine fréquentiel Exemples d'application Mesures de déplacement optique à haute résolution d'un scanner piézoélectrique Le positionnement précis d'échantillons est d'un intérêt primordial dans une variété d'applications. Bien que les systèmes de positionnement utilisant la technologie piézoélectrique de type stick-slip offrent des possibilités polyvalentes, le comportement de glissement est indésirable dans certaines applications. Dans ce cas, les scanners piézoélectriques montrent tout leur potentiel car ils peuvent positionner un échantillon de manière très précise dans ce cas, les scanners piézoélectriques montrent tout leur potentiel car ils peuvent positionner un échantillon avec une grande précision sur une plage de quelques micro-mètres. Dans cette note d'application, les étapes d'un scanner piézoélectrique sont vérifiées. Dans un fonctionnement en boucle fermée utilisant un encodeur optique comme capteur, un interféromètre PICOSCALE est utilisé pour révéler des pas d'un nanomètre. Mesures de rectitude des translations DeepL Les mesures de rectitude des translations DeepL sont une des applications typiques de l'interféromètre PICOSCALE.
