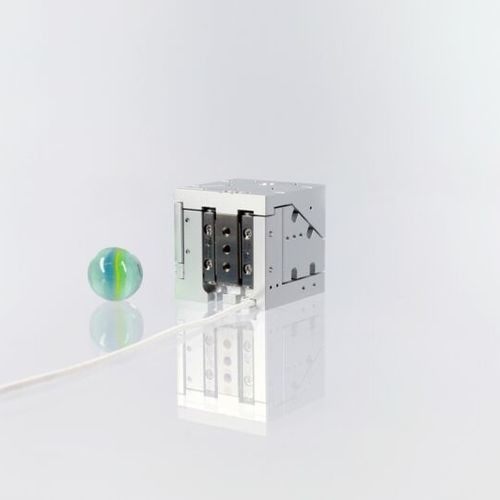

Platine haute charge CHS-3232-1D-5

verticaleen boucle ferméecompacte

Une platine très compacte pour charges élevées, équipée d'une unité d'entraînement interchangeable, offrant une plage de déplacement vertical de 5 mm et la possibilité de manipuler des charges utiles allant jusqu'à 5 N. La CHS-3232-1D-5 est la platine à forte charge la plus compacte de SmarAct. Grâce à son schéma de perçage, il peut être monté directement sur les platines linéaires de la série CLS32 et sur la platine de rotation SR-3211. En cas d'entretien, l'unité d'entraînement complète et interchangeable peut être retirée de la platine tandis que l'appareil reste dans le dispositif de positionnement. L'unité d'entraînement interchangeable est facile d'accès depuis le côté de la platine. Le mouvement rectiligne le long de la direction de la charge est assuré par un rail de guidage séparé. L'intégration d'un capteur de position permet un retour d'information direct et un fonctionnement en boucle fermée. La résolution de mouvement la plus élevée est garantie par la conception mécanique qui est basée sur un coin actionné. La CHS-3232-1D-5 convient aux applications à haute disponibilité dans les domaines de la science et de l'industrie. Les platines peuvent être équipées d'un ressort supplémentaire à force constante pour supporter des charges utiles de 5 N. Mécanique Degrés de liberté - 1 Force de levage max. Force de levage [N] - 5 Dimensions [mm] - 32 x 32 x 32 Poids [g] - 100 Boucle fermée Résolution du capteur MCS2 [nm] - 1 (S), 4 (L) Répétabilité unidirectionnelle MCS2 [nm] - ± 40 (S,L) Résolution du capteur (H)CU [nm] - 100 (L) Répétabilité unidirectionnelle (H)CU [nm] - ± 200 (S,L) Options Options de matériaux - Aluminium en standard ; Base en acier (-ST) ; Base en titane (-TI) ; Noir anodisé (-BK) Options de vide - HV (1E-6 mbar) ; UHV (1E-11 mbar)
