Interféromètre pour mesure de déplacement

laseroptiqueMichelson

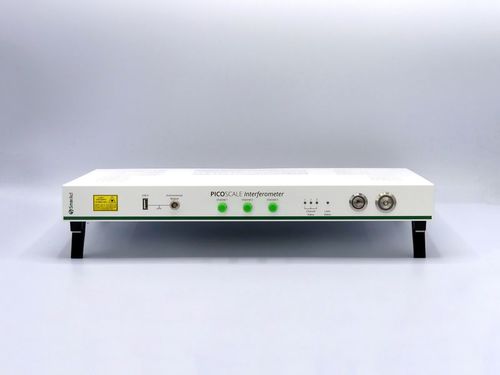

Le contrôleur contient le laser, l'électronique de détection et fournit toutes les données via plusieurs interfaces. L'interféromètre PICOSCALE est un système puissant pour les mesures de déplacement sans contact. Le contrôleur de l'interféromètre PICOSCALE contient une source laser et toute l'électronique nécessaire pour évaluer les signaux optiques. Ces signaux sont générés dans les têtes de capteur qui sont reliées au contrôleur par des fibres optiques. Un séparateur de faisceau divise le faisceau laser en un faisceau de référence et un faisceau de mesure qui sont réfléchis respectivement par un miroir de référence (généralement à l'intérieur de la tête de capteur) et une cible. Grâce au principe de Michelson, il n'y a que très peu de considérations à faire en ce qui concerne la réflectivité de la cible. Des modules micrologiciels puissants, un logiciel pratique et des accessoires polyvalents permettent d'intégrer facilement le contrôleur d'interféromètre PICOSCALE dans des configurations de mesure nouvelles ou déjà existantes. Signaux de sortie Nombre de canaux - 3 Débit de données [MHz] - Jusqu'à 10 Longueur d'onde du laser de mesure [nm] - 1550, classe laser 1 (traçable NIST) Longueur d'onde du laser pilote [nm] - 650, laser de classe 1 Interface GPIO - 3x ADC, 3x DAC, données série, AquadB Interfaces - Données série, AquadB USB, Ethernet Mécanique Châssis du contrôleur - Rack 19" 1 HU Consommation électrique [W] - 30
