Système de positionnement tripode TRIPOD 52-6DoF

6 axesXYZlinéaire

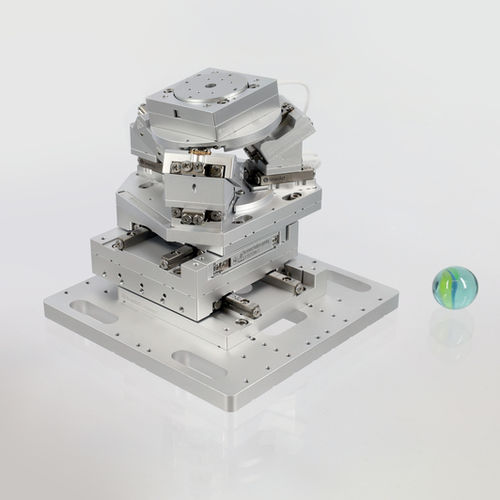

Le système de mouvement TRIPOD 52-6DoF possède six degrés de liberté et utilise le positionneur piézoélectrique de haute précision SMARSLIDE. Le composant central du TRIPOD 52-6DoF est la platine de basculement cinématique parallèle TRIPOD 52-Core. Sa conception avec trois tours disposées radialement permet un mouvement de roulis et de tangage de la plaque supérieure avec une course totale de 20° pour Rx, 19° pour Rx et une translation linéaire dans la direction Z de 6 mm. Au-dessus du TRIPOD 52-Core, une platine de rotation SR-3211 permet une rotation illimitée autour de l'axe Z. Le TRIPOD 52-Core est entièrement compatible avec le système modulaire CLS-52 et est placé sur une plateforme XY composée de deux platines de translation linéaire CLS-52. La plaque inférieure permet un montage direct sur une planche à pain optique standard avec une grille de 25 mm. Les valeurs de déplacement en rotation sont données pour un point de pivot à la surface de la plaque supérieure. Les valeurs de déplacement en rotation sont données pour un point de pivot à la surface de la plaque supérieure. Les dimensions globales du système complet peuvent être plus importantes pour différentes poses. Pour plus d'informations, voir le modèle CAO dans la zone de téléchargement. La répétabilité est mesurée à environ 20 mm au-dessus de la plaque supérieure de chaque système, sur toute la plage de déplacement et pour un seul degré de liberté à la fois. Les valeurs peuvent être meilleures pour des courses plus courtes.
