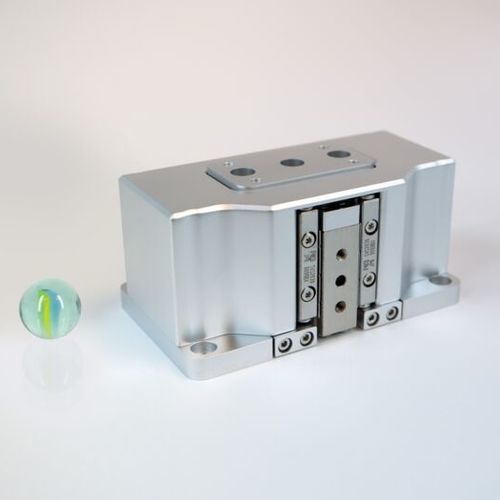

Platine haute charge SHL-1D80N-1

verticalemultiaxede précision

Platine verticale à forte charge capable de soulever 80 N sur une course de 1 mm avec une précision de l'ordre du nanomètre. Les platines linéaires de la série SHL sont spécialement conçues pour supporter de lourdes charges. La conception mécanique est basée sur un coin actionné qui garantit la plus haute résolution du mouvement de la platine. Un rail de guidage séparé assure un mouvement rectiligne le long de la direction de la charge et permet l'intégration d'un capteur de position pour un retour d'information direct sur la position et un fonctionnement en boucle fermée. Les plates-formes destinées à un mouvement vertical pur pour soulever des composants ou des équipements peuvent être équipées d'un ressort supplémentaire à force constante pour décaler la charge utile à des valeurs encore plus élevées. Ainsi, des platines à nanocodage pouvant soulever jusqu'à 10 kilogrammes sur plusieurs millimètres sont possibles, de même que des systèmes multi-axes basés sur des platines linéaires de la série SHL qui offrent des forces de blocage élevées dans les trois dimensions. Tout en offrant des charges utiles élevées, les platines SmarAct SHL restent très compactes et conviennent également aux installations présentant des contraintes d'espace Mécanique Degrés de liberté - 1 Force de levage max. Force de levage [N] - 80 Dimensions [mm] - 41 x 86 x 50 Poids [g] - 340 Boucle fermée Résolution du capteur MCS2 [nm] - 1 (S), 4 (L) Répétabilité unidirectionnelle MCS2 [nm] - ± 40 (S,L) Résolution du capteur (H)CU [nm] - 100 (L) Répétabilité unidirectionnelle (H)CU [nm] - ± 200 (S,L) Options Options de matériaux - Aluminium en standard ; base en acier (-ST) ; base en titane (-TI) ; anodisé noir (-BK) Options de vide - HV (1E-6 mbar) ; UHV (1E-11 mbar)
