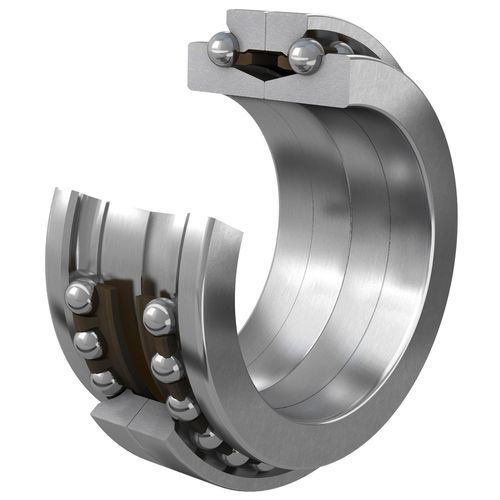

Butée à billes à contact oblique BTW series

à double directionà double rangée de billesacier

Les butées à billes à contact oblique SKF à double effet ont été conçues pour positionner les broches axialement dans les deux sens. Ces butées sont destinées à être montées en combinaison avec des roulements à rouleaux cylindriques de la série NN 30 K ou N 10 K dans le même alésage du logement (fig. 1). Cette combinaison de montage simplifie l'usinage de l'alésage du logement. Les butées à billes à contact oblique à double effet sont fabriquées avec la même taille de diamètre nominal d'alésage et extérieur que les roulements à rouleaux cylindriques correspondants. Toutefois, la tolérance de diamètre extérieur des rondelles-logements, associée aux tolérances de géométrie et de diamètre d'alésage du logement recommandées pour les roulements à rouleaux cylindriques de Super Précision soumis à des charges faibles à normales et avec une charge tournante sur la bague intérieure (Tolérances des portées pour les conditions standard) donnera un jeu radial adéquat dans l'alésage du logement. La butée est ainsi assurée de n’être soumise qu’à des charges axiales. Un autre avantage de ce jeu est qu’il simplifie l’usinage de l’alésage et du logement. Détails sur les produits Modèles et variantes Marquage des roulements Caractéristiques des roulements Précharge, jeu, et rigidité Charges Vitesses réalisables Montage Système de désignation
