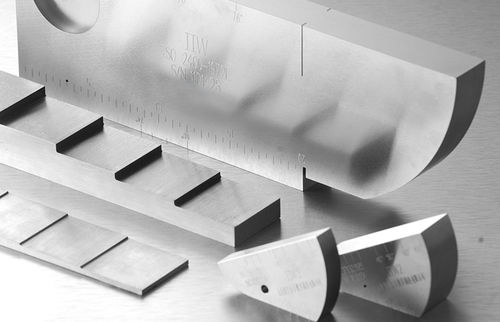

Bloc étalon pour mesures de formes

- Bloc 4/5 Spécifications : ASTM E797 Fonction d'étalonnage : Faisceau droit : étalonnage de l'épaisseur et de la linéarité, mesure de l'épaisseur. - Bloc d'étalonnage n° 1 (V1) Spécifications : ISO2400-2012 Fonction d'étalonnage : Etalonnage des sondes à ondes de cisaillement et de compression. Vérification de l'angle du faisceau, du point émergent et de la résolution, étalonnage de la base de temps et des paramètres de gain. *Nous pouvons fournir un bloc d'étalonnage V1 basé sur ISO2400-2012, BS2704, ASTM E164, ISO2400-1972E, AWS D1.1/D1.1M et AS 2083. - Bloc d'étalonnage n°2 (V2) Spécifications : ISO7963:2010 Fonction d'étalonnage : Petit bloc d'étalonnage pour la vérification sur site de l'index, de la base de temps, de l'angle du faisceau et du gain de la sonde miniature à ondes de cisaillement. Le repère de référence gravé permet d'obtenir des échelles de 35 à 75 degrés. *Nous pouvons fournir un bloc d'étalonnage V2 basé sur BS2704 et ISO 7963. - Bloc d'étalonnage n° 3 (V3) Fonctions d'étalonnage : Pour l'étalonnage de l'équipement de détection des défauts par ultrasons en laboratoire et sur site. Ce bloc est conçu comme une alternative plus compacte et plus légère aux blocs d'essai de type V1 ou IIW. Il comprend des rayons de 25 mm, 50 mm et 100 mm, (2) trous de passage de 3,0 mm de diamètre, des échelles de marque de référence gravées et une fente de 0,4 mm de large * 2,5 mm de profondeur. - Bloc d'essai pour réseau phasé Type A Spécifications : ASTME2491-2013 Fonctions d'étalonnage : Le bloc d'étalonnage de type A pour réseaux phasés est utilisé lors de la configuration et de l'étalonnage initiaux d'un appareil ultrasonique à réseaux phasés. Il peut être utilisé pour effectuer des tâches telles que la vérification de l'angle du faisceau, l'étalonnage du retard du coin, l'étalonnage de la sensibilité, l'exécution de DAC/TCG pour des épaisseurs allant jusqu'à 50 mm et le dimensionnement des fissures.
