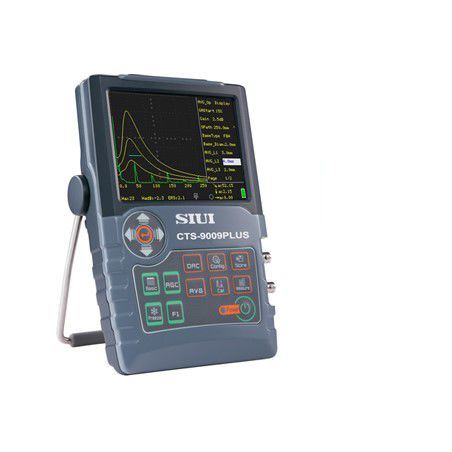

Détecteur de défauts par ultrasons CTS-9009PLUS

pour pipelinenumérique

Pulseur réglable à pointes et ondes carrées jusqu'à 500V Écran d'affichage haute résolution de 640×480 pixels Sortie vidéo VGA Amortissement réglable Fréquence de fonctionnement jusqu'à 20 MHz Très résistant à la poussière et à l'eau : IP65 (IP67 en option) Le CTS-9009PLUS est conçu pour augmenter la productivité dans diverses situations d'inspection. Il convient à l'inspection de la position et de la taille des défauts, ce qui peut être largement utilisé pour diverses demandes de détection, telles que les tuyaux et les tubes, les joints de soudure, les cuves sous pression et les pièces d'avion. - Plage de fréquence de fonctionnement : 0.5~20MHz, mettant en évidence les avantages d'une sensibilité élevée et d'une large bande. - La transmission de l'onde carrée à largeur d'impulsion réglable peut atteindre 500V. - PRF de 20 ~ 2000Hz réglable sur 10 niveaux : évite les signaux de réverbération pendant la détection des défauts. - La fonction d'analyse du spectre de la sonde, pratique et utile, permet aux utilisateurs de connaître la forme d'onde, le spectre et la fréquence centrale de la sonde, ce qui permet une évaluation plus précise de la détection des défauts plus précise des défauts. - Mesure de la hauteur des fissures par la méthode de l'écho de crête. - Taux d'échantillonnage maximal de 240 MHz ; résolution de mesure de 0,1 mm. - Affichage de l'écho RF (radiofréquence) : idéal pour les mesures de matériaux à parois minces, la recherche universitaire ou l'analyse qualitative. - La courbe DAC fonctionne avec la fonction de comparaison des échos, ce qui facilite la quantification des échos de distances et d'amplitudes différentes. - La fonction AGC (contrôle automatique du gain), associée à l'écho de crête et à la fonction d'arrêt sur image, permet d'identifier rapidement l'écho le plus élevé, ce qui permet une détection efficace des défauts. - Une fonction avancée de mesure de l'épaisseur est disponible. - Conforme aux normes d'évaluation AWS D1.1/D1.5 et API 5UE. - La fonction d'agrandissement de la porte permet d'agrandir la zone d'écho à l'intérieur de la porte et de l'afficher sur l'ensemble de l'écran.
