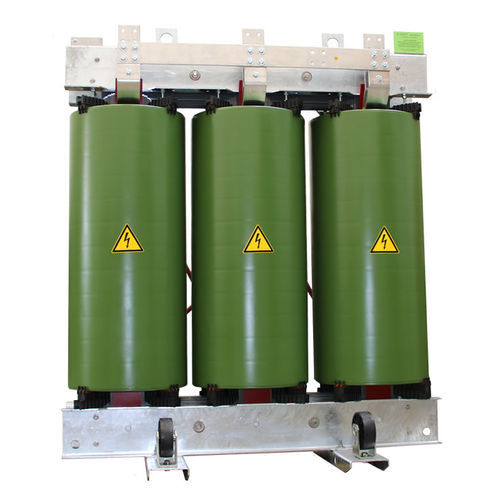

Transformateur de distribution Class 17.5 UE 548/2014 Series

enrobé résinetriphasémoyenne tension

SIRMET ELETTRICA construit, répare et modifie des transformateurs MT et BT en résine époxy dans une gamme allant de 160 KVA à 10 MVA et une tension de fonctionnement maximale de 36KV. Le circuit magnétique est constitué de tôles de silicium avec des cristaux orientés à faible perte avec un tissage à 45° afin de minimiser le niveau de bruit. Le système de serrage du noyau est dimensionné pour résister aux contraintes électrodynamiques des enroulements en cas de court-circuit. Les enroulements basse tension sont normalement constitués d'une feuille d'aluminium ou de cuivre isolée avec des matériaux de classe F ou H. Ils sont protégés par un vernis à haute cimentation de classe H qui, une fois séché au four, forme une masse très compacte et résistante aux contraintes radiales de court-circuit, ce qui permet d'obtenir un pourcentage réduit de pertes supplémentaires. Les contraintes axiales sont très faibles grâce au conducteur à plaque unique. Les bobines MT sont constituées d'un fil d'aluminium ou de cuivre ou d'un fil isolé par un film de polyester entrelacé. Le coefficient de dilatation thermique de l'aluminium, proche de celui de la résine, permet à la structure de répondre de manière homogène aux variations de température dues aux changements fréquents de charge, évitant ainsi des contraintes dangereuses qui endommageraient le transformateur dans le temps. Les différentes bobines de l'enroulement moyenne tension sont alignées et connectées en série entre elles de manière à former une bobine de phase qui est ensuite testée afin de vérifier l'isolation et l'absence de décharges partielles conformément à la norme CEI 14- 8. La bobine ainsi obtenue est incorporée dans une résine époxy chargée et mélangée avec un système d'enrobage informatisé dans un autoclave.
