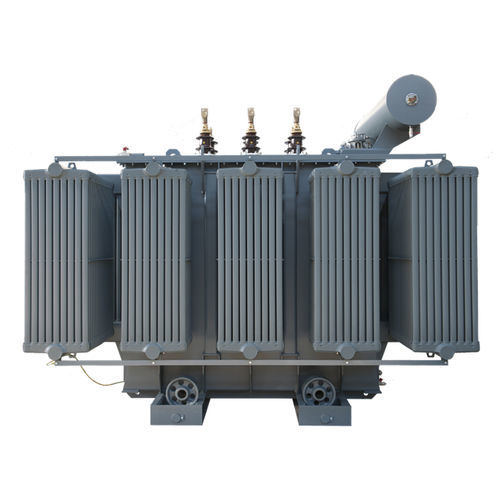

Transformateur de distribution UE Series

immergétriphaséprimaire

SIRMET ELETTRICA fabrique des transformateurs de distribution électriques à bain d'huile d'une puissance allant de 50KVA à 25MVA et d'une tension maximale d'utilisation de 132KV. Les enroulements BT sont normalement réalisés en ruban (cuivre ou aluminium) pour assurer une meilleure résistance aux contraintes électrodynamiques en cas de court-circuit. Les spires sont isolées les unes des autres par un matériau isolant composé de papier de cellulose pure. L'enroulement HT est normalement constitué d'un fil de cuivre émaillé ou d'une bande de cuivre recouverte de papier de cellulose pur ; tous les matériaux isolants sont de la plus haute qualité et font l'objet de contrôles rigoureux avant d'être utilisés. Pour obtenir des bobines parfaitement homogènes et symétriques, conditions essentielles pour un fonctionnement durable du transformateur, les enroulements sont réalisés à l'aide de machines informatisées qui assurent une traction correcte des conducteurs. De plus, des canaux appropriés réalisés dans les enroulements primaires et secondaires permettent au liquide isolant de transférer la chaleur des enroulements au système de refroidissement placé sur la cuve des transformateurs, obtenant ainsi une température optimale. 1.CORE Le noyau est fabriqué à partir d'une feuille de silicium à grains orientés à faibles pertes, avec une coupe à 45° et un assemblage par pas afin de réduire le bruit. 2.VENTURES Les enroulements sont réalisés avec des machines informatisées capables de garantir la traction exacte du conducteur et d'obtenir des bobines uniformes et symétriques. Les enroulements BT sont réalisés en bandes (cuivre ou aluminium) pour garantir une meilleure résistance aux contraintes électrodynamiques dans le cadre de l'installation
