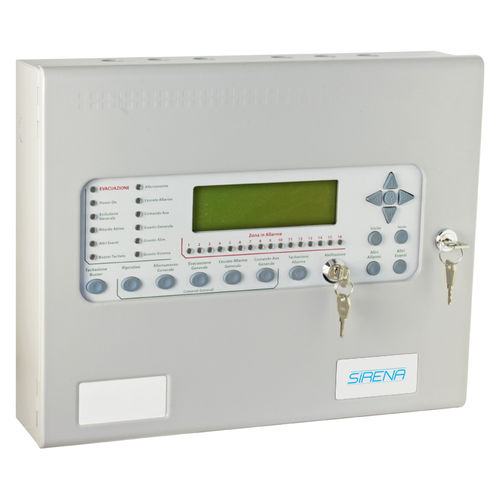

Unité de contrôle SEO SEV PCS

CENTRALE DE GESTION SEO SEV PCS La CENTRALE SEO SEV PCS gère une ligne en série et la CENTRALE SEV SY2 AA PCS gère deux lignes en série (loop) et un maximum de 254 points (sirènes, boutons poussoirs et différents accessoires). 1. Le concentrateur du signal de la sirène est un module d’interface entre la sirène et la centrale. L’isolateur de ligne peut gérer 4 signaux en entrée et 4 signaux en sortie, le concentrateur du signal du bouton poussoir à une seule entrée NA. Le centrale dialogue avec les concentrateurs du signal qui sont intégrés dans les sirènes et dans les boutons poussoirs et reçoit les informations. Au cas où il serait nécessaire de contrôler une quantité supérieure de points, il faudra utiliser une deuxième centrale PCS. 2. Pour le plan d’installation il faut donc considérer le numéro de concentrateurs de chaque SIRENE (1 x 4 IN-4OUT), BOITE DE COMMANDE (4), BOUTONS POUSSOIRS (1) et effectuer le calcul : ex. 20 sirènes et 30 boutons poussoirs = 50 concentrateurs
