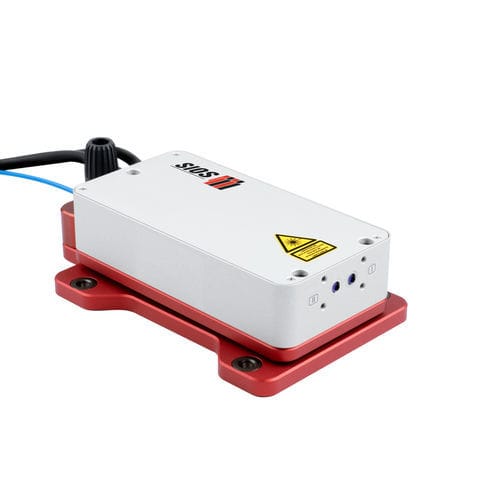

Interféromètre de calibration SP 5000 DS

pour mesure de longueuroptiquelaser

Interféromètre laser à double faisceau pour des mesures simultanées et précises de longueur et d'angle - système flexible de mesure de longueur de la plus haute précision - détection des angles avec la plus grande précision - réglage et manipulation aisés - possibilité d'utiliser différents réflecteurs optiques, par exemple un réflecteur sphérique ou un miroir plan - inclinaison autorisée du réflecteur de mesure jusqu'à ± 12,5° - conception compacte - la tête du capteur est disponible en aluminium, en acier inoxydable ou en invar - Distance entre les faisceaux : 12 mm en standard, autres sur demande - des versions OEM, un logiciel OEM et une version sous vide sont possibles - nombreuses options de déclenchement Les interféromètres laser à double faisceau SP 5000 DS sont utilisés pour les tâches de mesure qui nécessitent l'acquisition simultanée d'un angle de mouvement en plus de l'information sur la longueur. Le principe de mesure de cet interféromètre est basé sur l'appareil de mesure SP 5000 NG. Deux faisceaux laser de mesure utilisent la lumière d'un laser commun de même fréquence. L'espacement entre les deux faisceaux de mesure est calibré avec une grande précision. Le parallélisme des faisceaux de mesure l'un par rapport à l'autre est très important. Si les deux faisceaux utilisent un réflecteur commun, l'angle peut être mesuré et calculé avec une haute résolution en mouvement en formant la différence. Si les deux faisceaux fonctionnent indépendamment l'un de l'autre, il est possible d'effectuer des mesures différentielles. Pour les exigences particulièrement élevées en matière de stabilité à long terme de la mesure différentielle, nous recommandons l'interféromètre de la série SP 5000 DI. Les tâches de mesure nécessitant l'acquisition simultanée d'un autre angle peuvent être effectuées avec l'interféromètre à trois faisceaux SP 5000 TR.
