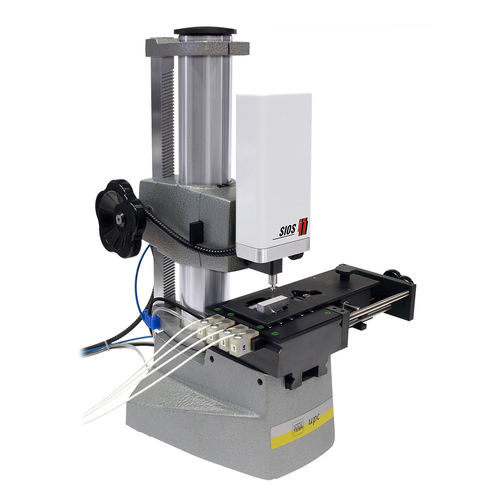

Système de calibration laser EPP series

de haute précision

Système d'étalonnage des cales de jauge de haute précision - dispositif de mesure avec deux sondes alignées - Le palpeur interférométrique laser LM 20 garantit une précision et une linéarité de mesure élevées - seulement 15 cales étalons nécessaires pour l'étalonnage d'un jeu de cales étalons de 122 pièces - réduction des coûts grâce à un faible effort de réétalonnage - économie de temps de mesure grâce à une séquence de mesure guidée par l'utilisateur - possibilité d'étalonner des dimensions nominales et des matériaux inhabituels - haute linéarité sur l'ensemble de la plage de mesure - force de mesure de la sonde constante sur toute la plage de mesure - correction de l'échantillon d'essai et de la température normale - capteur de température du matériau (4 pièces en option) - Logiciel PC sous Windows Le système d'étalonnage des cales étalons EPP utilise une sonde interférométrique laser LM 20 comme sonde de mesure supérieure. Elle a une plage de mesure de 20 mm et une résolution de 1 nm. Le Physikalisch-Technische Bundesanstalt Braunschweig a déterminé une erreur de mesure inférieure à 10 nm pour cette sonde lors de l'étalonnage des cales étalons. Cela signifie que le nombre de cales étalons nécessaires peut être réduit à 15 pour un jeu de cales étalons de 122 pièces, conformément à une recommandation de la PTB. Une procédure d'étalonnage permet de déterminer et de corriger les erreurs linéaires du testeur de cales étalons (désalignement, inclinaison de la sonde, influences de la température). L'utilisation confortable de la station d'essai des cales étalons ainsi que la correction, l'évaluation et l'édition des valeurs mesurées s'effectuent via un PC avec le logiciel "InfasGAUGE" (étalonnage parallèle des cales étalons).
