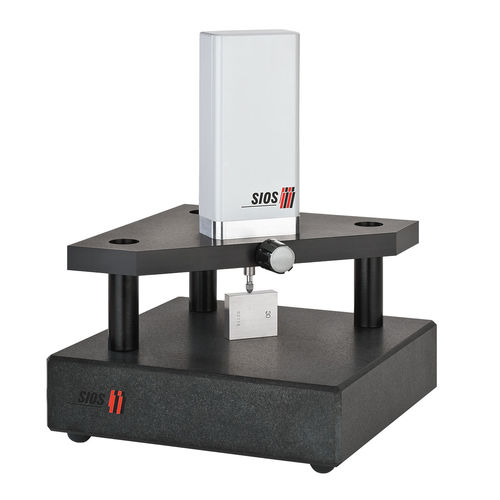

Jauge d'épaisseur LM series

de longueuroptiquelaser

Sonde hautement linéaire couplée à une fibre pour la mesure et l'étalonnage de haute précision de l'épaisseur tactile - sonde interférométrique laser de précision pour les mesures tactiles de longueur/épaisseur - linéarité ≤ ±2 nm - force de mesure fixe réglable 0,5 ... 1,5 N - haute linéarité sur toute la plage de mesure - force de mesure du palpeur constante sur toute la plage de mesure - interfaces ouvertes pour les logiciels OEM sous Windows et Linux Les palpeurs interférométriques laser de la série LM sont des codeurs linéaires de précision. Ils permettent d'effectuer des mesures tactiles sur une plage de mesure de 20 ou 50 mm avec une précision de l'ordre du nanomètre. Grâce à leur taille et au diamètre de l'arbre de serrage de Ø 8 mm h6, les palpeurs de mesure hautement linéaires sont compatibles avec les systèmes de mesure conventionnels. L'interféromètre laser intégré convertit le mouvement de mesure des broches de mesure motorisées en un signal d'interférence. Ce signal de mesure optique est transmis par fibre optique à l'unité d'alimentation et d'évaluation optoélectronique et restitué sous la forme d'une valeur de longueur. La pointe du stylet et l'interféromètre intégré sont ajustés l'un à l'autre en tenant compte de la minimisation des erreurs d'abbe et d'alignement. Le laser HeNe stable, dont la lumière est transmise à l'interféromètre laser par des fibres optiques, et la correction des influences environnementales sur la longueur d'onde du laser sont à la base de la grande précision de mesure. La commande et l'affichage s'effectuent soit via un écran séparé, soit via un PC équipé d'un logiciel approprié.
