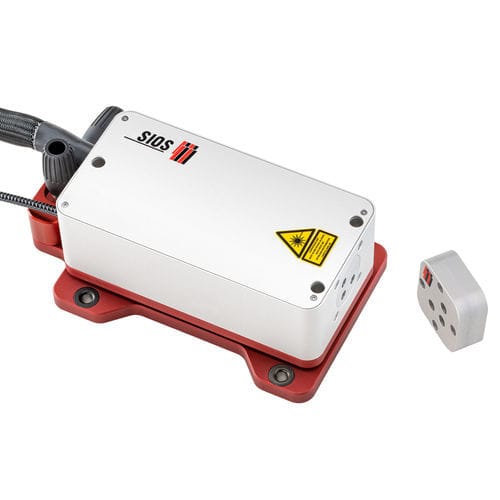

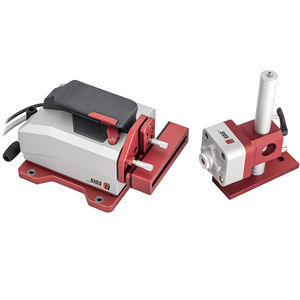

Interféromètre de calibration SP 5000 TR

pour applications OEMpour mesure de déplacement sub-picométriquepour mesure de longueur

Système de mesure interférométrique laser à trois faisceaux pour des mesures simultanées et précises de la longueur, du tangage et de l'angle de lacet - système flexible de mesure de la longueur de la plus haute précision - manipulation et réglage faciles grâce à la détection intégrée de la direction du faisceau - possibilité d'utiliser différents réflecteurs optiques, par exemple un réflecteur sphérique ou un miroir plan - inclinaison autorisée du réflecteur de mesure jusqu'à ± 12,5° - conception compacte - conception de la tête de capteur au choix en aluminium, en acier inoxydable ou en invar - distance du faisceau : 12 mm - versions OEM, logiciel OEM et version sous vide possibles - déviation du faisceau grâce à un miroir de déviation réglable disponible en option - gamme étendue d'applications grâce à des interfaces optionnelles - nombreuses options de déclenchement - logiciel d'étalonnage conforme aux normes en vigueur De nombreux domaines d'application dans l'industrie et la recherche exigent des mesures simultanées de déplacement et d'angle très précises. L'acquisition simultanée des angles de tangage et de lacet ainsi que de la mesure de la longueur, pendant le déplacement du chariot sur lequel est fixée l'unité à triple réflecteur, permet d'évaluer les axes de mouvement rapidement et avec une grande précision. Un réglage rapide et simple des capteurs est particulièrement important. Les interféromètres laser à triple faisceau SP 5000 TR sont des instruments de mesure de longueur de précision qui combinent trois interféromètres en un seul appareil. Les trois canaux de mesure sont alimentés par une source lumineuse ayant la même fréquence laser très stable. Ainsi, trois valeurs de longueur peuvent être mesurées simultanément avec une précision de l'ordre du nanomètre.
