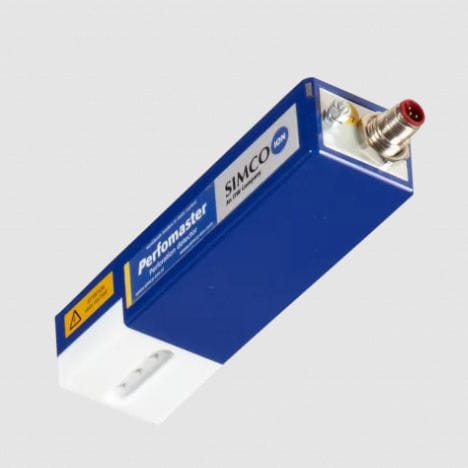

Détecteur de haute tension Perfomaster

d'étincellede trou d'épinglede perforation

Le Perfomaster permet dans tous les composants et logiciels de produire une étincelle contrôlée, de la détecter et de la convertir en un signal à impulsions. Ce signal à impulsions est disponible sur le connecteur et peut être utilisé pour compter le nombre d'étincelles détectées et donc les perforations. Le modèle miniaturisé contient aussi bien les électrodes que la source de haute tension. Il est alimenté avec 24 V DC, il n'y a donc pas de câbles de haute tension. L'électrode est équipée de manière standard d'émetteurs fabriqués en un alliage spécial en métal. Elle peut être débranchée pour être remplacée ou placée à distance. Un voyant de statut fournit un contrôle direct sur le système. Un signal vert indique le bon fonctionnement d'une fonction. Un signal rouge clignotant indique qu'une perforation a été détectée. La tension d'alimentation et la tension de réglage peuvent être fournies: 1) Directement par la machine ou par le PLC 2) Par une boîte de commande en option Alimentation haute tension intégrée, tension d’entrée de 24 V DC Pas de câble haute tension Deux couleurs de LED : LED verte : fonctionnement correct LED rouge : une LED intermittente signale une perforation détecté Les réglages de tension d'alimentation et de tension de sortie peuvent être fournis : A partir de l'F.E. de la machine PLC Avec kit supplémentaire de contrôle externe Boîtier - ABS/PTFE Câble - Bas tension, avec connecteur standard M12 Tension d'alimentation - 24 V DC, <0,5 A Pointe émettrice - Alliage spécial Frequence maxi de detection - 25 Hz Signal - Multi couleur LED: - Signal vert "OK" - Signal rouge presence d'une perforation Signal de sortie - Optocoupleur
