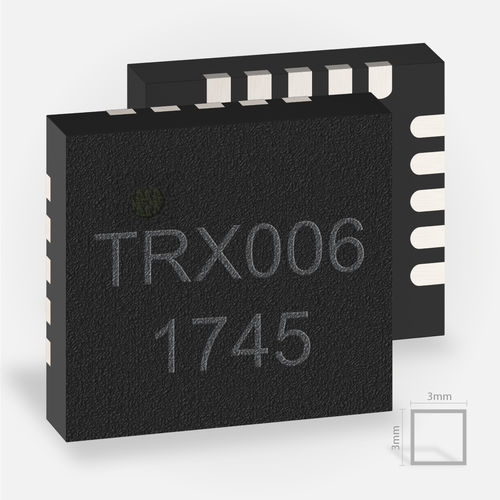

Émetteur-récepteur radar TRX_024_006

RFbande ISManalogique

Les modules IC TRX_024_006 et TRX 024_007 sont des frontaux radar analogiques compacts pour la bande ISM entre 24.00 et 24.25 GHz. Pour répondre à une large gamme d'applications, ils peuvent fonctionner en mode CW et FMCW. Leur application principale est dans les dispositifs à courte portée (SRD) avec des distances allant jusqu'à 20 mètres. Cette distance de fonctionnement peut être augmentée jusqu'à 200 mètres pour un montage avec une lentille de faisceau. Un autre domaine de déploiement est le radar de détection de niveau (de réservoir) (T)LPR. Les deux circuits intégrés émetteurs-récepteurs RF, TRX_024_006 et TRX 024_007, présentent deux niveaux d'amplification et de gain qui peuvent être sélectionnés via des broches de commande pour la branche émetteur et la branche récepteur, respectivement. Une sortie séparée fournit une référence de fréquence du VCO interne à un rapport de 1:32 (TRX_024_006) ou 1:8 (TRX_024_007) de la fréquence fondamentale. Ceci permet, par exemple, d'optimiser le montage pour un déploiement de matériaux PCB économiques. La transmission de ces MMICs radar peut être désactivée à l'aide d'une broche de validation dans la branche tx. La consommation d'énergie minimale est atteinte dans les modes de fonctionnement avec de faibles cycles d'utilisation et des temps de rampe courts allant jusqu'à 100 μs.
