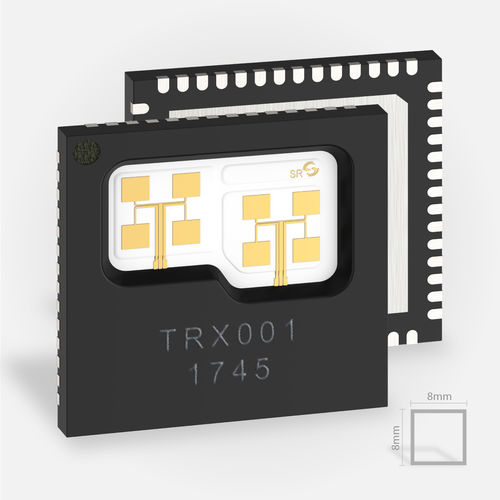

Émetteur-récepteur radar TRX_120_001

circuit intégré

Le MMIC radar TRX_120_001 déploie un concept d'antenne patch intégrée hybride pour prendre en charge la directivité du faisceau radar. Le dé à barres lui-même peut également être combiné avec une solution d'antenne individuelle chez le client. Veuillez également consulter notre radar MMIC intégré monolithique TRX_120_002. Application Les puces radar fournissent des signaux de mesure de la distance et de la vitesse des objets sous forme de signal analogique. En incluant une évaluation externe ultérieure du signal côté client, les applications possibles sont l'examen de la surface d'un matériau, la mesure de l'épaisseur des couches et d'autres propriétés des objets à mesurer. Le principal domaine d'application de l'émetteur-récepteur radar de 120 GHz est celui des systèmes radar à courte portée, dont la portée peut atteindre 10 mètres. En utilisant des lentilles diélectriques ou des miroirs, la portée peut être augmentée au-delà de 100 mètres. Aucune manipulation de hautes fréquences sur le circuit imprimé Dans le frontal radar, le signal radar haute fréquence est déjà converti en une fréquence plus petite dans le circuit intégré. Il est émis sous la forme d'un signal analogique d'une fréquence maximale de 2 GHz. 2 GHz. Cela permet d'acheminer et de traiter tous les signaux sur des circuits imprimés économiques. Il peut donc être mis en œuvre sur des cartes FR4 standard et combiné avec d'autres composants IC pour les boucles de contrôle, pour la stabilisation de la tension, la modulation de fréquence et la conversion AD.
