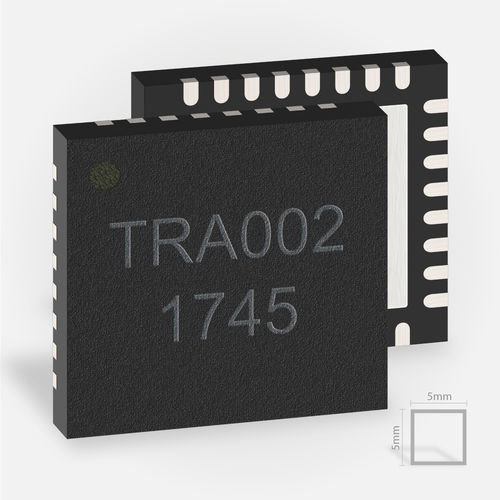

Émetteur-récepteur radar TRA_120_002

circuit intégré

Le MMIC radar TRA_120_002 est axé sur une intégration maximale. Ici, les deux antennes, l'une pour l'émetteur et l'autre pour le récepteur, sont intégrées de manière monolithique dans la puce pour offrir une taille et des pertes minimales. Veuillez également consulter notre radar MMIC intégré hybride TRX_120_001. Application Les puces radar fournissent des signaux de mesure de la distance et de la vitesse des objets sous forme de signal analogique. En combinaison avec une évaluation externe ultérieure du signal chez le client, les applications possibles sont l'examen de la surface d'un matériau, la mesure de l'épaisseur des couches et d'autres propriétés des objets mesurés. Le principal domaine d'application de l'émetteur-récepteur radar de 120 GHz est celui des systèmes radar à courte portée, dont la portée peut atteindre 10 mètres. En utilisant des lentilles diélectriques ou des miroirs, la portée peut être augmentée au-delà de 100 mètres. Pas de manipulation de hautes fréquences sur le PCB Le signal radar haute fréquence est déjà converti en une fréquence plus basse dans le circuit intégré frontal du radar. La sortie du circuit intégré est un signal analogique d'une fréquence maximale de 2 GHz. 2 GHz. Cela permet d'acheminer et de traiter tous les signaux sur des circuits imprimés économiques. Il peut donc être mis en œuvre sur des cartes FR4 standard et combiné avec d'autres composants IC pour les boucles de contrôle, la stabilisation de tension, la modulation de fréquence et la conversion AD.
