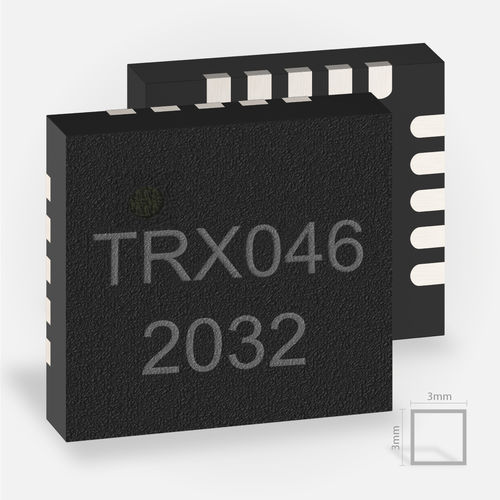

Émetteur-récepteur radar TRX_024_046

RFanalogiquecircuit intégré

Le CI TRX_024_046 est un frontal radar analogique compact pour la bande ISM entre 24,00 et 24,25 GHz. En tant que successeur de notre circuit intégré TRX_024_006 largement mis en œuvre, les spécifications essentielles de son prédécesseur ont été pratiquement inchangées. Comme amélioration significative, la stabilité ESD a été augmentée à 2000 V (Classe 2). Il peut fonctionner à la fois en mode CW et FMCW, ce qui permet de couvrir un large éventail d'applications. L'application principale est celle des dispositifs à courte portée (SRD) avec des distances allant jusqu'à 20 mètres. En utilisant une antenne patch, ou une combinaison d'antennes et de lentilles / réflecteurs, l'angle du faisceau radar peut être réduit et la distance de fonctionnement augmentée jusqu'à 200 mètres. Avec sa bande passante de 2 GHz, ce frontal radar est également bien adapté aux radars de détection de niveau (de réservoir). Le circuit intégré émetteur-récepteur RF, TRX_024_046, possède deux niveaux d'amplification qui peuvent être sélectionnés via des broches de commande pour la branche émetteur et récepteur du radar. Une sortie séparée fournit une référence de fréquence du VCO interne dans le rapport 1:32 de la fréquence fondamentale. Ceci permet, par exemple, d'optimiser la conception pour l'utilisation de composants à faible coût et de matériaux de PCB FR4. En utilisant une broche de validation dans la branche tx, la transmission de ces MMICs radar peut être désactivée. Une consommation d'énergie minimale est obtenue dans les modes de fonctionnement avec de faibles cycles d'utilisation et des temps de rampe courts allant jusqu'à 100 μs.
