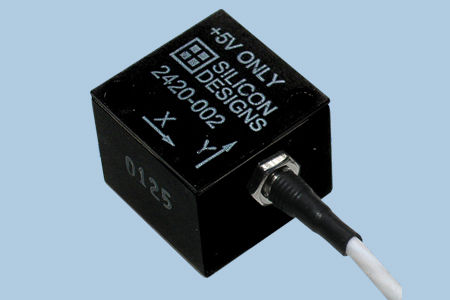

Accéléromètre triaxial SDI 2420

MEMS

DESCRIPTION Le module à trois axes d'accéléromètre du model 2420 est censé pour être utilisé avec le modèle Système d'acquisition d'accélération de 3320 G-LOGGERTM. Les 2420 contient trois accéléromètres orthogonal montés du model 1010 qui comportent a élément capacitif micromachined de sens, un sens de circuit intégré fait sur commande amplificateur et convertisseur d'A/D de sigma-delta. Il fournit un TTL/CMOS compatible le signal de sortie pour des accélérations de mesure dans environnements commerciaux/industriels et est conçu en fonction pour zéro des applications de fréquence moyenne d'instrumentation. la caisse en aluminium anodisée est époxyde scellé et est facilement montée par l'intermédiaire de deux #8 (ou M4) vis. Elle est relativement peu sensible aux changements de température et aux gradients. la feuille facultative de calibrage (2420-CAL) et la vérification périodique de calibrage sont également disponible. OPÉRATION Le model 2420 produit trois sorties numériques de train d'impulsions dans lesquelles la densité des impulsions (nombre d'impulsions par seconde) est proportionnelle à l'accélération appliquée. Il fonctionne à partir d'une alimentation d'énergie simple de +5 volts et d'un 100kHz à 1MHz, TTL/CMOS compatible, horloge. Chacune des trois sorties est quotientométrique à la fréquence du signal d'horloge et à l'indépendant de la tension d'alimentation électrique. L'axe de « Z » est perpendiculaire au fond du paquet, avec l'accélération positive définie comme force poussant sur le fond du paquet. Les directions d'axe de « X » et de « Y » sont marquées sur la couverture avec l'accélération positive définie comme accélération dans la direction de la flèche d'axe. Modules de commande de ligne numérique externe peut être employé pour conduire de longs câbles ou une fois utilisé dans un environnement électriquement bruyant.
