Accéléromètre triaxial SDI 2412

MEMS

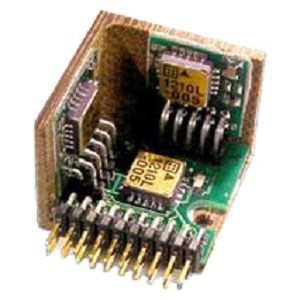

La DESCRIPTION le model 2412 est un accéléromètre d'armature gyroscopique et ouverte pour l'usage dans zéro aux applications de fréquence moyenne d'instrumentation. Elle contient trois Modeler 1210 accéléromètres capacitifs analogues orthogonal montés sur un phénolique armature. La taille globale est 1.2 " x 1.2 " x 1.0 ", le poids est de 16 grammes, et il est facilement monté par l'intermédiaire de deux vis #4 (ou M3) (non incluses). Une feuille facultative d'essai d'étalonnage (2412-TST) est aussi disponible qui énumère la polarisation, le courant d'opération et la réponse en fr3quence mesurés. L'OPÉRATION l'accéléromètre du model 2412 produit trois différentes sorties analogiques ce qui peut être employé dans des modes finis différentiels ou simples référencés à +2.5 volts. La tension de chaque rendement est proportionnelle au composant orthogonal de l'appliqué accélération. Le model 2412 fonctionne avec une alimentation d'énergie simple de +5 volts et produit de sa propre référence de +2.5 volts avec un diviseur résistif à bord. Les trois haches sensibles sont perpendiculaires au fond de chacun des différents paquets d'accéléromètre, avec l'accélération positive définie comme force poussant sur le fond du paquet.
