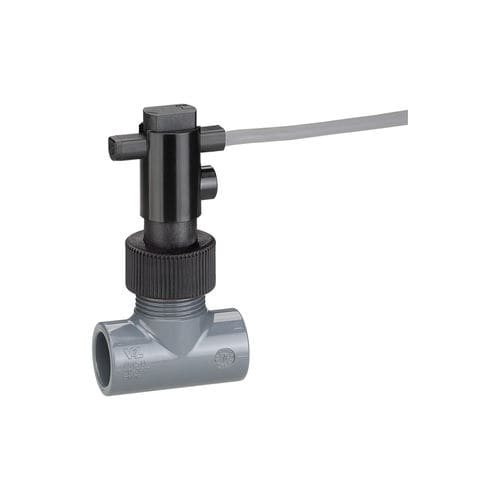

Contrôleur de débit magnétique VK3

reedà palettepour liquides

Conception en plastique avec section de tuyau en PVC pour des applications spéciales Raccord à coller en PVC DN 15...50 Les commutateurs de débit SIKA sont utilisés pour la surveillance des débits volumétriques. Selon les exigences individuelles, ils sont disponibles pour différents diamètres nominaux et plages de valeurs de consigne. Grâce à la conception modulaire, des versions de produits et des options pour diverses applications peuvent être mises en place. Les autres plages de température et de pression ainsi que le choix des matériaux ou les diverses possibilités de raccordement offrent un haut niveau de flexibilité. C'est pourquoi les commutateurs de débit SIKA sont utilisés dans de nombreux domaines différents : - technique de chauffage - circuits de refroidissement industriels - traitement de l'eau - applications d'eau potable Le commutateur de débit consiste en un système de palettes avec un aimant permanent à l'extrémité supérieure. Un contact Reed est placé au-dessus de cet aimant, en dehors du flux. Un deuxième aimant est utilisé pour générer une force de rappel pour la palette. Lorsque le flux à surveiller entre en contact avec le système de palettes, celui-ci est dévié. L'aimant change alors de position par rapport au contact reed, qui est ainsi actionné. Dès que le flux est interrompu, la palette revient à sa position initiale et actionne à nouveau le contact Reed. La force de rappel nécessaire à cette opération est générée par les deux aimants qui se repoussent. L'utilisation de la force magnétique, par rapport à un ressort à lames classique, permet d'obtenir une stabilité à long terme nettement meilleure et une insensibilité beaucoup plus grande aux pics de pression.
