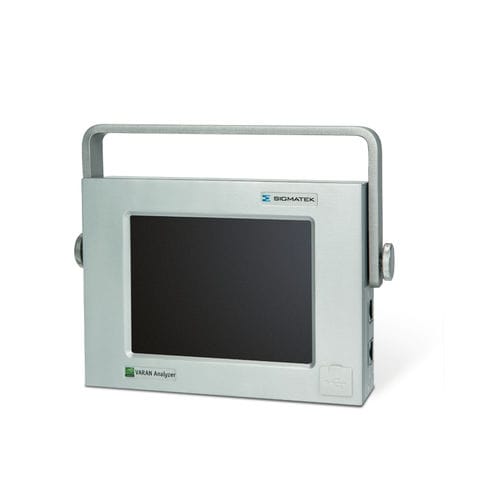

Analyse VARAN en temps réel du comportement de la transmission sans PC ou ordinateur portable
5.ecran couleur TFT 7", tactile (résistif), 640 x 480 pixels
1x VARAN In (RJ45), 1x VARAN Out (RJ45) ou Ethernet 10/100 Mbit (RJ45)
1x USB 1.1 pour l'exportation des données enregistrées
Fonctions complètes de déclenchement et de filtrage
Le VARAN Analyzer peut être connecté à un port VARAN libre pendant le fonctionnement actif. Si aucun port n'est disponible, un bus VARAN existant peut être simplement déconnecté et l'analyseur inséré.
Données de performance
Consommation de courant de l'alimentation en tension
typiquement 350 mA à + 24 V
Processeur -
AMD Elan SC520
Mémoire interne de programmes et de données -
64 MO
Mémoire interne de données restantes -
256 kB
Périphérique de stockage interne -
compactFlash 64 Mo
Interfaces -
1x VARAN In (RJ45)
1x VARAN Out ou Ethernet 10/100-Mbit (RJ45)
1x USB V1.1 Type A
Éléments de contrôle -
écran tactile (analogique résistif)
Tension d'alimentation -
+24 V DC (+18-30 V DC)
Affichage
Diagonal -
5.7
Rapport -
4:3
Résolution -
VGA 640 x 480 pixels
Touche -
analogique résistif
Caractéristiques mécaniques
Dimensions
203.5 x 170,1 x 47,5 mm (L x H x P)
Matériau -
Aluminium, anodisé
Poids - environ 1 kg
environ 1 kg
Type de protection -
IP20
---
