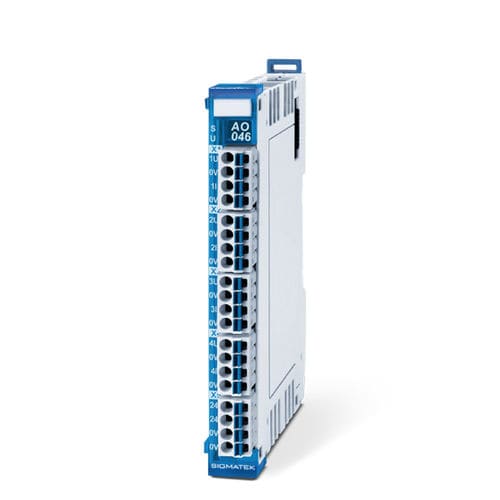

Module de sortie analogique AO 046

à 4 sorties analogiquesde tensiond'automatisation

4 sorties analogiques Commutable en tension (±10,8 V DC/16 bits) et en courant (0-21,6 mA/16 bits) Pour le système S-DIAS, des macros EPLAN sont disponibles pour une intégration simple dans l'armoire électrique. Données de performance Surveillance de la tension - Oui Sorties analogiques Type - Courant Nombre - 4 Plage de sortie - -10.8 V ... +10,8 V / 0 V ... +10,8 V ou 0 mA ... 21,6 mA / 3,8 mA ... 21,6 mA Résolution - 16 bits Temps de rafraîchissement pour tous les canaux - minimum 100 µs (correspond au temps de cycle du S-DIAS) Capacité de la tension de sortie - maximum 2 mA Temps d'établissement - 200 µs typique pour C < 100 nF (99,9 % de la valeur finale) Précision - ±0,4 % ou ±0,17 % de la valeur de sortie maximale Isolation galvanique - Oui Caractéristiques mécaniques Dimensions - 12.5 x 104 x 72 mm (L x H x P) Type de protection - IP20 Numéro d'article/Certification Numéro d'article - 20-010-046 Normalisation/certification - conçu selon la norme UL
