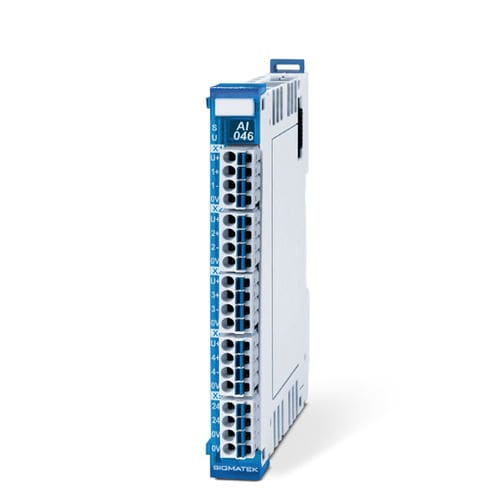

Module d'entrée analogique AI 046à 4 entrées analogiquesde tensionsur rail DIN
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type de signal
- analogique
- Nombre d'entrées/sorties
- à 4 entrées analogiques
- Applications
- de tension
- Montage
- sur rail DIN
- Autres caractéristiques
- compact
Description
4 entrées analogiques (18 bits)
Plage de mesure -11 ... +11 V ou -1,1 ... +1,1 V
Pour le système S-DIAS, des macros EPLAN sont disponibles pour une intégration simple dans l'armoire électrique.
Entrées analogiques
Type -
Tension
Nombre -
4
Résolution -
18 bits
Plage de mesure -
-11 ... +11 V ou -1,1 ... +1,1 V
Précision de la mesure -
±0,030 % ou ±0,045 % de la valeur maximale de mesure
Temps de conversion par canal -
≥ 10 μs
Surveillance de la rupture de câble -
Oui
Filtre matériel -
10 kHz, passe-bas de 3e ordre (mode différentiel) ; 100 kHz, passe-bas de 1er ordre (mode commun)
Filtre logiciel -
configurable
Isolation galvanique -
Oui
Caractéristiques mécaniques
Dimensions -
12.5 x 104 x 72 mm (L x H x P)
Type de protection -
IP20
Numéro d'article/Certification
Numéro d'article -
20-009-046
Normalisation/certification -
conçu selon la norme UL
---
