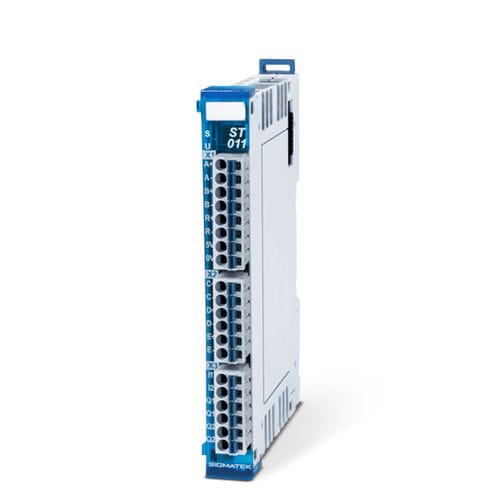

Contrôleur moteur DC ST 011

pas à paspour servomoteurprogrammable

Sortie de fréquence pour contrôler la composante de puissance des moteurs pas à pas ou des servomoteurs (RS422) Interface codeur incrémental avec analyse ABR pour le mode régulé 2 entrées numériques pour le mouvement de référence et le contrôle des positions finales 2 sorties numériques de coupleur optique (1 sortie rétro-lisible) Pour le système S-DIAS, des macros EPLAN sont disponibles pour une intégration simple dans l'armoire électrique. Entrées numériques Type - standard Nombre - 2 Tension d'entrée - +24 V DC (+18-30 V DC) Courant d'entrée - 3 mA à +24 V DC Délai d'entrée - typiquement 0,1 ms Sorties numériques Type - coupleur optique Nombre - 2 Configuration - sans potentiel (la sortie 1 est soit en lecture arrière, soit peut être utilisée comme entrée) Sortie de commande des composants de puissance Nombre - 1 Signaux de sortie - Signaux de déclenchement RS422 (C, /C, D, /D, E, /E) Signal RS422 Fréquence de sortie - maximum 500 kHz Courant continu maximal autorisé - 40 mA Entrée codeur incrémental Nombre - 1 Signaux d'entrée - Signal du codeur incrémental RS422 (A, /A, B, /B, R, /R) Signal RS422 (terminaison 150 Ω, étalement 330 Ω) Fréquence d'entrée - maximum 125 kHz Fréquence du compteur maximum 500 kHz Résolution - maximum 32 bits
