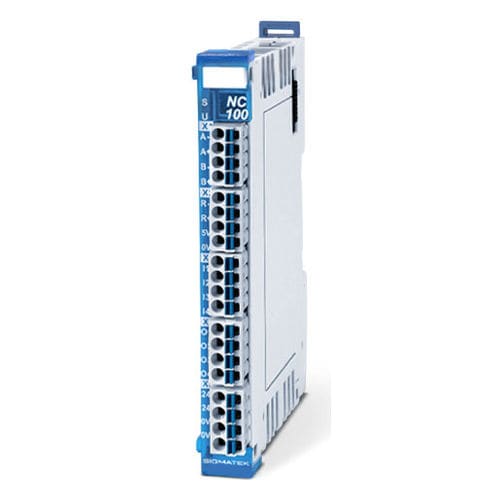

Module E/S numérique NC 100TTLRS4224 entrées numériques
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type de signal
- numérique
- Bus
- RS422, TTL
- Nombre d'entrées/sorties
- 4 entrées numériques, à 4 sorties numériques
- Applications
- de courant, de position
- Montage
- de type armoire
- Autres caractéristiques
- compact, IP20
Description
1 codeur incrémental
Alimentation du codeur +5 V DC
Pour le système S-DIAS, des macros EPLAN sont disponibles pour une intégration simple dans l'armoire de commande.
Données de performance
Tension d'alimentation -
+24 V DC (+18-30 V DC)
Tension d'entrée - +24 v dc (+18-30 v dc)
+24 V DC (+18-30 V DC)
Courant d'entrée -
3.7 mA à +24 V DC
Retard d'entrée -
typiquement 10 µs
Résistant aux courts-circuits, limité en courant
Oui
Courant de charge max
2 A
Courant total max
6 A
Tension de sortie -
typiquement +24 V DC
Entrée du codeur incrémental
Nombre -
1
Signal du codeur incrémental TTL (A, B, R)
Signal TTL (1200 Ω Pull-Up)
Fréquence d'entrée -
maximum 125 kHz
Fréquence du compteur
maximum 500 kHz
Résolution - 16 bits
16 bits
Alimentation - +5 V DC/0,2 A
+5 V DC/0,2 A résistant aux courts-circuits
---
