Interrupteur SPDT SSU5000A

mécaniqueRFà micro-ondes

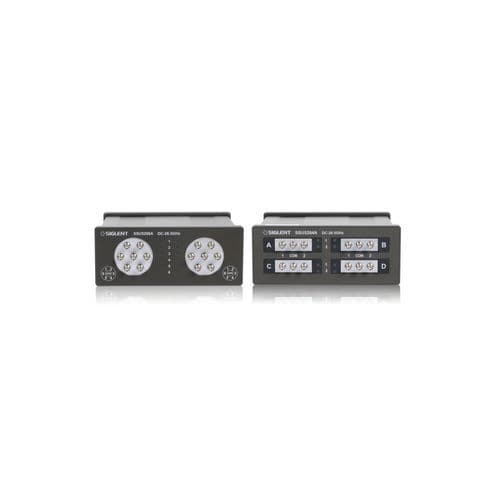

Afin de répondre aux exigences de test multi-port des systèmes micro-ondes et ondes millimétriques, SIGLENT a introduit la série de commutateurs mécaniques SSU5000A avec une gamme de fréquence allant jusqu'à 50 GHz. Le SSU5000A a un design compact, d'excellentes caractéristiques RF, une faible perte d'insertion, une grande adaptation d'impédance et un temps de commutation extraordinairement court. Il contient 1 à 4 interrupteurs mécaniques indépendants unipolaires et bipolaires avec des connecteurs SMA ou 2,4 mm, ou des interrupteurs mécaniques unipolaires et bipolaires. Caractéristiques principales -Fréquence maximale : 18 GHz/ 26,5 GHz/ 50 GHz -Configurations de 1 à 4 interrupteurs SPDT ou de 1 à 2 interrupteurs SP6T -Contrôlable via VISA et le logiciel EasySSU -Connectivité USB -Dimensions : W×H×D=153×62.4×137.5mm -Connecteur RF : Connecteur RF : SMA femelle ou 2,4 mm femelle -SPDT est un interrupteur unipolaire à deux positions dans lequel une borne commune est commutée sur l'une des deux bornes numérotées. -SP6T est un interrupteur unipolaire à 6 positions où 1 borne commune est commutée sur 1 des 6 bornes numérotées.
