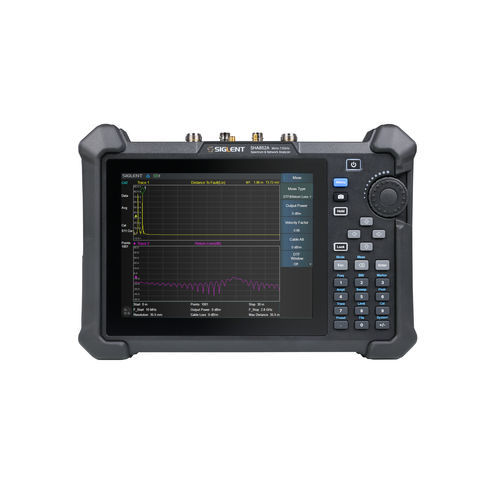

Analyseur de signal SHA850A Series

de surveillancede réseau vectorielde spectre

Le SIGLENT SHA850A, un analyseur de spectre portable et un analyseur de câbles et d'antennes, est un outil puissant et flexible pour les applications RF sur le terrain et à l'extérieur. Avec une gamme de fréquence allant jusqu'à 7.5 GHz, l'analyseur fournit des mesures automatiques fiables et de multiples modes d'opération. Un analyseur de spectre, comprenant un amplificateur intégré et une source de signal indépendante, une vitesse de balayage rapide, une sensibilité élevée, peut réaliser la surveillance de la diffusion, le balayage de la puissance des canaux, la localisation des interférences sans fil, la surveillance de la puissance, la compatibilité électromagnétique, et d'autres fonctions. Un testeur de câbles et d'antennes comprenant une polarisation de tension continue intégrée, avec une fonction d'analyse de réseau vectoriel à 1 trajet et 2 ports, peut mesurer le TDR, le VSWR, le débogage de l'adaptation des ports, la mesure de la perte d'insertion, le débogage de l'amplificateur de tour, la localisation des défauts de câble, l'abaque de Smith, etc. Caractéristiques principales -Gamme de fréquences de l'analyseur de spectre de 9 kHz à 3,6 GHz/7,5 GHz -Test de câbles et d'antennes Gamme de fréquences de 100 kHz à 7,5 GHz, distance jusqu'au défaut et analyse du domaine temporel -Analyseur de réseau vectoriel (Opt.*) Gamme de fréquences de 100 kHz à 7,5 GHz, sortie de polarisation jusqu'à 32VDC (Opt.*) niveau de bruit moyen affiché (typ.) --165 dBm/Hz --104 dBc/Hz@1 GHz, 10 kHz offset Bruit de phase SSB (Typ.) -Source à bande passante complète (Opt.*) et préamplificateur standard -Mode d'analyse de la modulation des signaux analogiques et numériques (Opt.*) -Kit de mesure avancée avec graphique en cascade (Opt.*) -Récepteur GPS et enregistrement GPS (Opt.*) -Durée de travail typique 4 heures, poids net 3.2 kg, écran Multi-Touch 8.4 lnch
