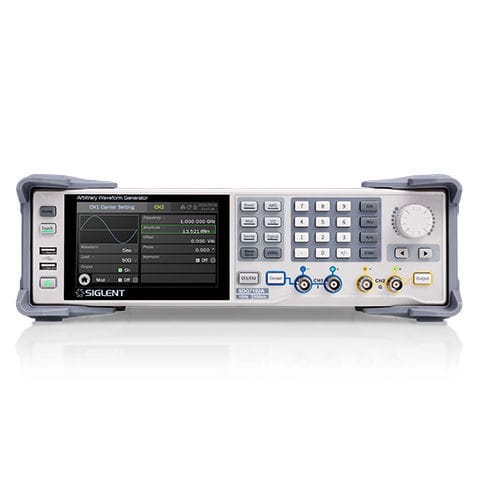

Générateur de fonctions arbitraires SDG7000A series

d'impulsionsde bruitnumérique

Le SDG7000A de SIGLENT est une famille de générateurs de formes d'ondes arbitraires à deux canaux qui offrent une bande passante allant jusqu'à 1 GHz, une fréquence d'échantillonnage maximale de 5 GSa/s et une résolution verticale de 14 bits. Il peut générer des formes d'onde arbitraires point par point avec un taux d'échantillonnage maximal de 2,5 GSa/s et des signaux vectoriels avec un maximum de 500 MSa/s. Il est également capable de générer une variété de signaux tels que des ondes continues, des impulsions, du bruit, des motifs PRBS et un bus numérique de 16 bits. Il prend en charge la génération de signaux complexes tels que la modulation, le balayage, l'éclatement et la copie/couplage/suivi et la superposition à deux canaux. Les sorties peuvent être sélectionnées par l'utilisateur pour des connexions différentielles ou asymétriques et supportent une plage de sortie maximale de ± 24 V. L'instrument peut assurer une grande amplitude à haute fréquence, ce qui permet d'éliminer un amplificateur de puissance externe dans certaines applications et de répondre à une gamme plus large d'exigences. Caractéristiques principales -Génère des impulsions à faible gigue avec une largeur d'impulsion minimale de 1 ns et un front minimal de 500 ps -Largeur d'impulsion minimale de 1 ns et front minimal de 500 ps -Largeur de bande jusqu'à 1 GHz et bruit blanc gaussien avec largeur de bande réglable -RPBS jusqu'à 312,5 Mbps -Options de bus numérique LVTTL et LVDS pour l'obtention de signaux numériques jusqu'à 1 Gbps -Inclut les types de modulation analogique/numérique les plus courants, les fonctions de balayage et d'éclatement -Fonctions améliorées de fonctionnement à deux canaux : suivi, couplage et copie inter-canaux -Fonction de superposition des deux canaux fonction de superposition des deux canaux -Modulation mutuelle entre les canaux -La sortie analogique 24 Vpp est superposée avec un décalage de ± 12 Vdc pour fournir une gamme de sortie maximale de ± 24 V (48 V) -Compteur de fréquence de haute précision
