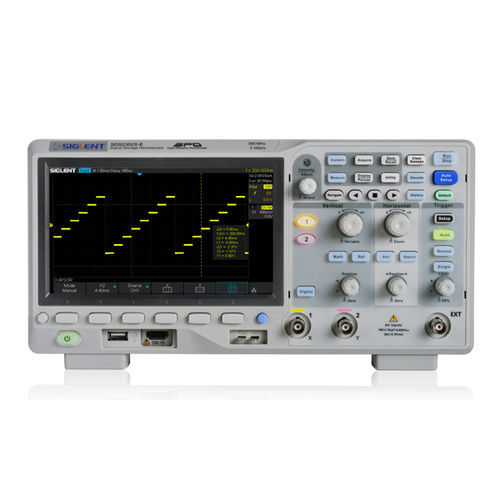

Oscilloscope numérique SDS2000X-E Series

analogiquesur table2 voies

Les nouveaux oscilloscopes Super Phosphor de la série SDS2000X-E de SIGLENT sont disponibles en deux largeurs de bande : 200 MHz et 350 MHz. Ils ont une fréquence d'échantillonnage maximale de 2 GSa/s et une longueur d'enregistrement standard de 28 Mpts. Les fonctions les plus couramment utilisées sont accessibles à l'aide d'un seul bouton. La série SDS2000X-E utilise une nouvelle génération de technologie SPO. Grâce à l'excellente fidélité du signal, le bruit de fond est inférieur à celui des produits similaires de l'industrie. Il dispose d'une plage d'entrée verticale minimale de 500 uV/div, d'un système de déclenchement numérique innovant à haute sensibilité et faible gigue, et d'un taux de capture de forme d'onde de 400 000 images/seconde (mode séquence). Il utilise également une fonction d'affichage à 256 niveaux d'intensité et un mode d'affichage de la température de couleur que l'on ne trouve pas dans les autres modèles de cette catégorie. Le dernier né des oscilloscopes Siglent prend en charge plusieurs modes de déclenchement puissants, dont le déclenchement et le décodage sur bus série. L'enregistrement de l'historique des formes d'onde et le déclenchement séquentiel permettent de capturer, de stocker et d'analyser des formes d'onde étendues. La FFT à mémoire profonde est également incluse. Cette fonction mathématique utilise jusqu'à 1 M d'échantillons pour le calcul de la FFT, ce qui confère au SDS2000X-E une résolution de fréquence très élevée. Le coprocesseur matériel exécute des mesures et des calculs très rapides sur l'ensemble des 28 millions de points d'échantillonnage, de sorte que la distorsion lors de l'analyse est minimale. Il prend également en charge la recherche et la navigation, le tracé de Bode à l'écran, un module numérique /MSO à 16 canaux (en option), un module générateur de fonctions AWG 25 MHz externe alimenté par USB (en option), un adaptateur USB WIFI pour le contrôle et la surveillance sans fil (en option), et une application intégrée qui permet le contrôle à distance via un navigateur web.
