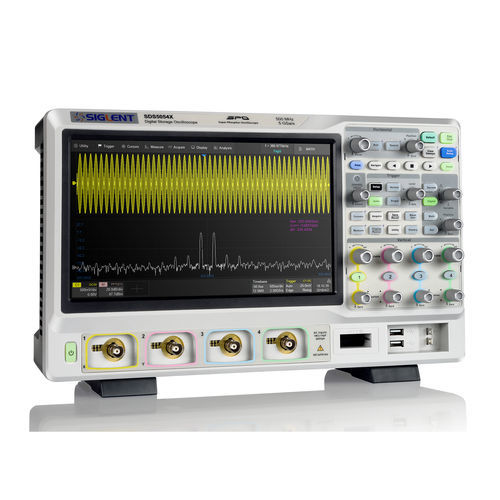

Oscilloscope numérique SDS5000X Series

analogiquede signaux mixtessur table

Les oscilloscopes numériques de la série SDS5000X de SIGLENT sont disponibles en largeurs de bande de 1 GHz, 500 MHz et 350 MHz, ont une fréquence d'échantillonnage maximale de 5 GSa/s, une longueur d'enregistrement maximale de 250 Mpts/ch, et affichent jusqu'à 4 canaux analogiques + 16 canaux numériques avec capacité d'analyse de signaux mixtes. La série SDS5000X utilise la technologie SPO de Siglent avec un taux de capture de forme d'onde maximum de 110 000 wfm/s (mode normal, jusqu'à 500 000 wfm/s en mode séquence), une fonction d'affichage de 256 niveaux d'intensité et un mode d'affichage de la température de couleur. Il utilise également un système de déclenchement numérique innovant à haute sensibilité et faible gigue. Le système de déclenchement prend en charge plusieurs modes de déclenchement puissants, y compris le déclenchement par bus série. L'enregistrement de l'historique des formes d'onde, l'acquisition de séquences, les fonctions de recherche et de navigation permettent de capturer, de stocker et d'analyser des enregistrements de formes d'onde étendus. Le SDS5000X dispose également d'une gamme impressionnante de capacités de mesure et de calcul, d'options pour un générateur de formes d'ondes arbitraires de 25 MHz, ainsi que d'un décodage série. Le grand écran tactile capacitif de 10,1 pouces prend en charge les gestes multi-touch, avec en plus une conception conviviale à un seul bouton pour les fonctions les plus couramment utilisées, ce qui peut grandement améliorer l'efficacité du fonctionnement du SDS5000X. Il prend également en charge la souris et le clavier externe.
