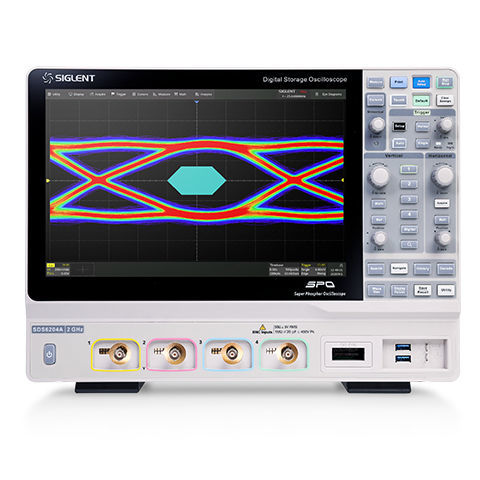

Oscilloscope numérique SDS6000A series

analogiquede signaux mixtessur table

Les oscilloscopes numériques de la série SDS6000A de SIGLENT sont disponibles dans des bandes passantes de 2 GHz, 1 GHz et 500 MHz, ont une fréquence d'échantillonnage de 5 GSa/s (10 GSa/s ESR) à chaque canal, une longueur d'enregistrement maximale de 500 Mpts/ch, et affichent jusqu'à 4 canaux analogiques + 16 canaux numériques de capacité d'analyse de signaux mixtes. La série SDS6000A utilise la technologie SPO de Siglent avec un taux de capture de forme d'onde maximal de 170 000 wfm/s (mode normal, jusqu'à 750 000 wfm/s en mode séquence), une fonction d'affichage de 256 niveaux d'intensité et un mode d'affichage de la température de couleur. Il utilise également un système de déclenchement numérique innovant à haute sensibilité et faible gigue. Le système de déclenchement prend en charge plusieurs modes de déclenchement puissants, y compris le déclenchement par bus série. Des outils tels que l'enregistrement de l'historique des formes d'onde, les fonctions de recherche et de navigation, le test de masque, le tracé de Bode, l'analyse de puissance et l'analyse œil/gigue permettent de capturer, de stocker et d'analyser des enregistrements de formes d'onde étendus. Le SDS6000A dispose également d'une gamme impressionnante de capacités de mesure et de calcul, d'options pour un générateur de formes d'ondes arbitraires de 25 MHz, ainsi que d'un décodage en série. Le grand écran tactile capacitif de 12,1 pouces prend en charge les gestes multi-touch, avec en plus une conception conviviale de l'interface utilisateur, ce qui peut considérablement améliorer l'efficacité des opérations. Il prend également en charge le contrôle par souris et le contrôle web à distance sur le réseau local.
