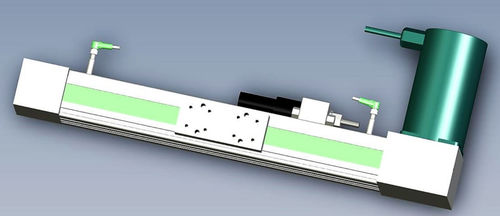

Unité de guidage linéaire à billes 65 SGRT

en aluminiumactionnée par courroie

UNITE DE DEPLACEMENT LINEAIRE TRANSMISSION PAR COURROIES Les unités de déplacement de la gamme 65 sont des unités de déplacement rectilignes à guidage sur rails et patins qui permettent des courses d’amplitudes comprises entre 100 et 5800 mm. Données techniques principales : Construit sur la base d'un aluminium extrudé. Le guidage est assuré par un rail taille 15 intégré. Sur ce rail se déplace un chariot monté sur deux patins à billes avec joints racleurs, ayant chacun quatre circuits à billes à recyclage. Le coefficient de frottement est faible et constant. Un frein à manque de courant 24VCC peut être monté en option. Les moteurs pas à pas ou Brushless peuvent être montés sur cette gamme d'axe. Version SGRT (Entrainement par courroies) Les vitesses de déplacement peuvent aller jusqu’à 2000 mm/sec et les accelérations peuvent atteindre 10 m/s2 Résolution d'avance en mm : 0.2 La transmission du mouvement est assurée par courroie crantée 24 AT 5 d'un développé de 80 mm par tour. Les butées de fin de course sont réglables grâce à des détecteurs de proximité La protection du système de guidage et de transmission est assurée par la courroie d'entrainement, particulièrement résistante à l’eau, aux graisses, aux hydrocarbures et à de nombreux solvants. Ces axes linéaires peuvent être montées en table XY.
